產品名稱：	手動隔膜閥	產品型號：	G41、G45、G46、G48、
驅動方式：	手動	連接形式：	對夾、法蘭
結構形式：	堰式、直通式、直流式	密封材料：	硬質合金、橡膠、本體材料
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN15-DN400
常用材質：	碳鋼、不銹鋼、球墨鑄鐵	技術咨詢：	021-31007323

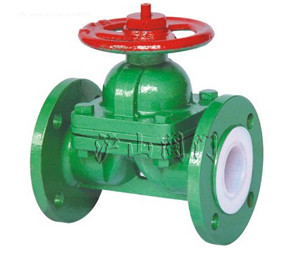

手動隔膜閥介紹

一、手動隔膜閥概況：

手動隔膜閥是一種特殊形工的具有截斷功能的閥門，其啟閉件由鋼質瓣與軟質材料（橡膠和氟塑料復合）制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質之目的。
設計規范：遵循GB 1239,　BS 5156標準。
驅動方式：手動、氣動（常開或常閉）、電動。
法蘭連接隔膜閥
設計與制造符合中國國家標準

襯膠三通隔膜閥基本結構形式：堰式，直流式
公稱壓力PN0.6~1.0(Mpa)
公稱能徑DN15-400(mm)

手動	G41J(堰式)	手動	G641J(往復式)
	G41F5(堰式)		G641F5(往復式)
	G45J(直流式)		G6B41F(常閉式)
	G45F5(直流式)		G6B41F5(常閉式)
電動	G9B41J(防爆式)	電動	G941J(普通型)
	G9B41F5(防爆式)		G941F5(普通型)

遵循規范	STANDARD
設計與制造	GB12239
結構長度	GB1221/JB1688
法蘭尺寸	JB78/JB79(GB　HG　SH)
壓力試驗	GB/T13927
標簽	GB12220
供貨	GB/T12252

二、手動隔膜閥主要零部件材料表：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳鋼
		Z	C	P	R	PL	RL
1	閥體、閥蓋、閥瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥桿	35	1Cr13	1Cr18Ni19Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里層	FEP（F46） PFA PCTFE（F3）
4	隔膜	FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠）
5	閥桿螺母	ZCuAL10Fe3 ZCuAL10Fe3
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手輪	HT200	HT200	WCC	WCC	WCC	WCC

三、手動隔膜閥外形連接尺寸及重量：

型號	公稱通徑DN(mm)	尺寸（㎜）
		L	D	D1	D0	Z-φd	H	H1	H2	H3	重量 (㎏)
G41WJFS-6\10	15	125	95	65	120	4-φ14					3.8
	20	135	105	75	120	4-φ14					4.2
	25	145	115	85	120	4-φ14	121	135			4.5
	32	160	1135	100	120	4-φ18	132	150			7
	40	180	145	110	140	4-φ18	156	176			9
	50	210	160	125	140	4-φ18	169	195			12
	65	250	180	145	200	4-φ18	202	236			18
	80	300	195	160	200	4-φ18	216	256			24.5
	100	350	215	180	280	8-φ18	270	322			38.5
	125	400	245	210	320	8-φ18	338	406			60
	150	460	280	240	320	8-φ23	384	464			82
G41WJFS-4	200	570	335	295	400	8-φ23	518	638			149
	250	680	390	350	500	12-φ23	598	734			240
	300	790	440	400	560	12-φ23	698	778			350
	350	900	500	460	560	16-φ23	723	883			392
	400	1000	565	515	640	16-φ25	868	1078			585
G45WJFS-6	32	180	135	100	120	4-φ18					7
	40	180	145	110	140	4-φ18			203	216	8.5
	50	210	160	125	140	4-φ18			213	229	14
	65	250	180	145	200	4-φ18			248	268	18
	80	300	195	160	200	4-φ18			281	305	30
	100	350	215	180	280	8-φ18			332	362	43
	125	400	245	210	320	8-φ18					67
	150	460	280	240	320	8-φ23			450	496	80
	200	570	335	295	400	8-φ23			594	654	150.2
	250	680	390	350	500	12-φ23			695	771	238
