產品名稱：	衛生級隔膜閥	產品型號：	EG41W
驅動方式：	手動	連接形式：	法蘭
結構形式：	堰式	密封材料：	本體材料
壓力范圍：	1.0～1.6MPa	公稱通徑：	DN15-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

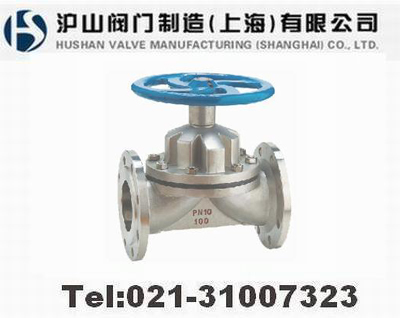

EG41W 衛生級隔膜閥介紹

   　衛生級隔膜閥由驅動裝置進行遙控或通過手柄進行手動操作，驅動裝置有三種標準：常閉形、常開型及氣氣型。具有結構簡單、造型美觀、拆裝快捷，操作靈活，流體阻力小，使用安全可靠等優點。適用于化工、石油、冶金、水曖、食品、藥品等行業的水、氣、油品及腐蝕性介質的控制。

部件列表：1．閥體　2．隔膜　3．閥瓣　4．閥桿　5．閥蓋　6、手輪

設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004


一、EG41W 衛生級隔膜閥用途：



高真空隔膜閥專用于控制制藥、飲用食類介質的各類管路或設備上作啟閉及節流用。
適用溫度：≤120℃、≤150℃(按照隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6


二、EG41W 衛生級隔膜閥材料:

閥體：不銹鋼
閥蓋：不銹鋼
閥瓣：不銹鋼
食品級隔膜：無毒橡膠
閥桿：不銹鋼
手輪：鑄鐵、不銹鋼


三、EG41W 衛生級隔膜閥測試:

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1


四、EG41W 衛生級隔膜閥主要尺寸參數:



DN	公稱壓力  MPa	工作壓力  MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H1 mm	b mm	D0 mm	質量  Kg/kilos
15	1.6	1.6	108	95	65	4-14	2	84	92	66	2
20			117	105	75	4-14	2	93	105	66	3
25			127	115	85	4-14	2	100	112	66	4
32			146	140	100	4-18	2	127	144	96	6.5
40			159	150	110	4-18	2	136	156	96	7.5
50			190	165	125	4-18	2	151	177	96	10.5
65	1.0	1.0	216	185	145	4-18	2	183	213	165	17.5
80			254	200	160	8-18	2	190	230	230	25.5
100			305	220	180	8-18	2	242	285	280	36
125			356	250	210	8-18	3	285	348	280	47.5
150			406	285	240	8-22	3	353	431	368	74
200		0.6	521	340	295	8-22	3	445	537	483	143
