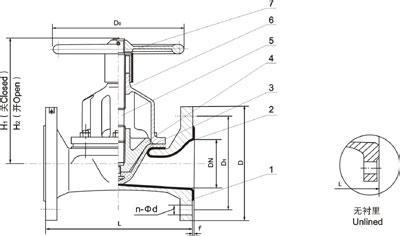

部件列表：1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．閥桿 6．閥蓋 7、手輪
設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

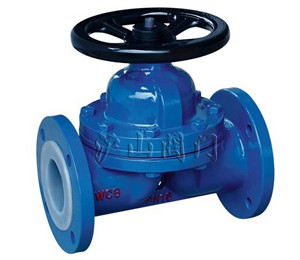

一、通式隔膜閥用途:
直通式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6
二、直通式隔膜閥材料:
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
三、直通式隔膜閥測試:
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
四、直通式隔膜閥結構特點:
直流式襯膠隔膜閥是一種特殊形式的截?cái)嚅y：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
五、直通式隔膜閥主要尺寸參數:
|
DN
|
公稱壓力
MPa
|
工作壓力
MPa
|
L
mm
|
D
mm
|
D1
mm
|
n-Фd
mm
|
f
mm
|
H1
mm
|
b
mm
|
D0
mm
|
質量
Kg/kilos
|
|
20
|
1.0
|
1.0
|
117
|
105
|
75
|
4-13.5
|
2
|
150
|
162
|
|
|
|
25
|
127
|
115
|
85
|
4-13.5
|
2
|
150
|
162
|
120
|
3.5
|
|
32
|
146
|
140
|
100
|
4-17.5
|
2
|
152
|
180
|
120
|
5
|
|
40
|
159
|
150
|
110
|
4-17.5
|
2
|
152
|
180
|
120
|
6
|
|
50
|
190
|
165
|
125
|
4-17.5
|
2
|
163
|
198
|
120
|
8.5
|
|
65
|
216
|
185
|
145
|
4-17.5
|
2
|
205
|
227
|
230
|
16
|
|
80
|
254
|
200
|
160
|
8-17.5
|
2
|
220
|
252
|
230
|
22
|
|
100
|
305
|
220
|
180
|
8-17.5
|
2
|
262
|
300
|
280
|
32
|
|
125
|
0.6
|
356
|
250
|
210
|
8-17.5
|
3
|
290
|
335
|
280
|
43.5
|
|
150
|
406
|
285
|
240
|
8-22
|
3
|
368
|
427
|
368
|
65
|
|
200
|
521
|
340
|
295
|
8-22
|
3
|
410
|
470
|
483
|
112.5
|
|
250
|
0.4
|
635
|
395
|
350
|
12-22
|
5
|
479
|
569
|
483
|
192.5
|
|
300
|
749
|
445
|
400
|
12-22
|
5
|
550
|
650
|
560
|
296
|
|
350
|
787
|
505
|
460
|
16-22
|
5
|
550
|
650
|
560
|
|
|
400
|
0.25
|
914
|
565
|
515
|
16-26
|
5
|
|
|
640
|
|
