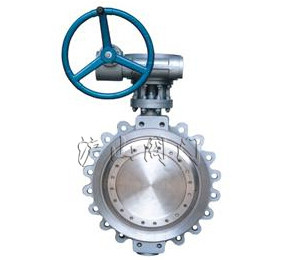

美標蝶閥


美標蝶閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 美標蝶閥   產品型號 815、830系列
  驅動方式 手動、氣動、電動、渦輪   連接形式 對夾、法蘭
  結構形式  三偏心   密封材料 不銹鋼、氟塑料
  壓力范圍 1.6~6.4MPa   公稱通徑 DN50-DN800
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



美標蝶閥介紹

美標對夾、雙法蘭式金屬硬密封,對夾、單法蘭式氟塑料密封蝶閥815/830W/L系列

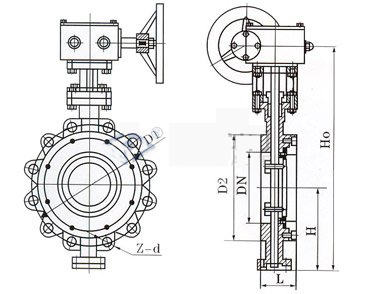

美標蝶閥結構圖

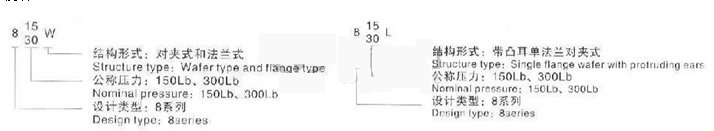

一、美標蝶閥型號說明

美標蝶閥型號說明

二、美標蝶閥用途與特點

815、830系列美標蝶閥的主要結構特征為對夾式和法蘭式三偏心結構,而815、830L系列蝶閥的主要結構特征為閥體周邊帶凸兒且設計成帶螺孔單法蘭結構。815、830系列蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。其特點為:由于采用的是三偏心結構,密閉性能可靠,確保開啟時蝶板不接觸密封座,消除了密封座 不均勻負載,延長了使用壽命,確?煽康拿芊庑阅,日標蝶閥具有耐高溫、耐磨損、耐腐蝕等優點。

三、美標蝶閥采用標準

設計標準:API609
法蘭連接尺寸:ANSI B16.5
結構長度:ANSI B16.10
壓力試驗:API598

四、美標蝶閥主要技術參數


公稱通徑
DN 830W 830L
2″~36″ 2″~36″
公稱壓力 PN 150Lb 300 Lb
試壓泵壓力 強度實驗 3.0 7.5
密封實驗 2.2 5.5
適用介質 水、蒸汽、油品、海水
驅動形式 -29℃~425℃

五、美標蝶閥主要零件材質


零件名稱
材質
閥體 WCB、304、316、316SS、CF8M
閥瓣 WCB、304、316、316SS、CF8M
閥桿 316、2Cr13、1Cr18Ni9Ti
密封圈 316、氟塑料
填料 柔性石墨

六、美標蝶閥主要外形和連接尺寸


產品名稱
公稱通徑 結構長度(標準值) 外形尺寸(參考值) 連接尺寸(標準值) 參  考重量
L L1 H H0 D D1 D2 M Z-d
inch mm inch mm inch mm inch mm inch mm inch mm inch mm inch mm
美標815W系列 2″ 80 1.69 43 4.25 108 4.33 110 13.58 345
3″ 80 1.94 49 4.50 114 4.92 125 14.96 380
4″ 100 2.19 56 5.00 127 5.70 145 16.34 415
5″ 125 2.50 64 5.50 140 6.50 165 17.91 455
6″ 150 2.75 70 5.50 140 6.89 175 21.45 545
8″ 200 2.81 71 2.90 150 8.26 210 24.21 645
10″ 250 3.00 76 6.30 160 9.84 250 27.36 695
12″ 300 3.38 86 7.00 178 11.24 285 32.78 830
14″ 350 3.63 92 7.50 190 12.60 320 35.43 900
16″ 400 4.00 102 8.50 216 13.98 355 38.58 980
18″ 450 4.50 114 8.74 222 14.96 380 40.55 1030
20″ 500 5.00 127 9.00 229 16.34 415 43.70 1110
24″ 600 6.06 154 10.50 267 18.70 475 51.37 1305
30″ 750 6.50 165 11.50 292 22.38 580 60.03 1525
32″ 800 7.50 190 12.50 318 24.80 630 62.40 1585 41
36 900 8.00 203 13.00 330 26.77 680 69.48 1765 64.00
