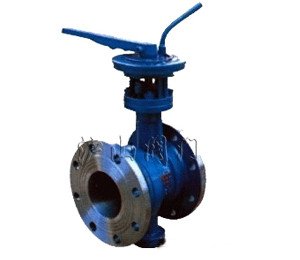

手動法蘭式伸縮蝶閥


手動法蘭式伸縮蝶閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 手動法蘭式伸縮蝶閥   產品型號 SDt/d43(H.F.X)-(6、10、16)
  驅動方式 手動   連接形式 法蘭
  結構形式 三偏心    密封材料 橡膠、聚四氟、聚內脂、不銹鋼
  壓力范圍 0.6~1.6MPa   公稱通徑 DN50-DN2000
  常用材質 碳鋼、不銹鋼、合金鋼   技術咨詢 021-31007323



一、手動法蘭式伸縮蝶閥性能規范

用途及特點
手動法蘭式伸縮蝶閥適用于溫度≤80℃,公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用,具有補償管道熱脹冷縮的功能。其主要特點為:
設計新穎,合理,結構獨特,重量輕,操作方便,啟閉迅速;

蝸輪法蘭式伸縮蝶閥除了能作調節和截流作用,補償管道溫差所產生的熱脹冷縮功能外,還能為安裝更換、維修提供方便;
密封部位可調節更換,密封性能可靠等特點。
采用標準
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
壓力試驗:GB/T 13927-1992; JB/T 9092-1999

二、手動法蘭式伸縮蝶閥主要技術參數

公稱通徑 DN 50~2000
公稱壓力 PN 0.6 1.0 1.6
試驗壓力 強度實驗 0.9 1.5 2.4
密封實驗 0.66 1.1 1.76
氣密封實驗 0.6 0.6 0.6
使用溫度 ≤80℃
適應介質 空氣、水、蒸汽、煤氣、油品等
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動

三、手動法蘭式伸縮蝶閥主要零件的材質

零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼鉻、鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 橡膠、聚四氟、聚內脂、不銹鋼
閥桿 2Cr13、不銹鋼、鉻鉬鋼
伸縮管 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料 柔性石墨

四、手動法蘭式伸縮蝶閥SDt/d(H.F.X)-(6、10、16)系列

SDt/d43(H.F.X)-(6、10、16)系列連接尺寸
公稱通徑 外形尺寸(參考值) 法蘭尺寸和螺栓尺寸(標準值)
H H1 設計大長度L 設計小長度L 設計藏毒L L2 0.6MPa 1.0MPa 1.6MPa
毫米 英寸 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 325 240 163 138 151 265 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 21/2 340 250 188 152 170 265 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 3 355 255 192 162 177 320 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 4 400 275 215 175 205 320 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 5 435 300 230 185 215 340 240 200 176 8-18 250 210 184 8-18 250 210 184 8-18
150 6 455 310 240 196 225 390 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
