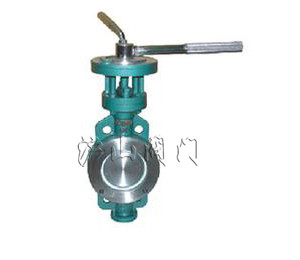

產品名稱：	對夾式彈性硬密封蝶閥	產品型號：	DT73
驅動方式：	手動	連接形式：	對夾
結構形式：	三偏心	密封材料：	不銹鋼、聚內脂、抗磨材料
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN50-DN150
常用材質：	碳鋼、不銹鋼、合金鋼	技術咨詢：	021-31007323

一、DT73對夾式彈性硬密封蝶閥介紹

Dt73對夾式彈性硬密封蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統氣動蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的佳裝置。

二、DT73對夾式彈性硬密封蝶閥特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；

2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；

3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；

4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；

5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；

6、耐高溫、耐低溫、耐腐蝕性。

三、DT73對夾式彈性硬密封蝶閥采用標準

設計標準：GB/T 12238-1989 法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000; 結構長度：GB/T12221-1989 壓力試驗：GB/T 13927-1992

四、DT73對夾式彈性硬密封蝶閥主要技術參數

公稱通徑	DN	50～150
公稱壓力	PN	1.0	1.6	2.5
試驗壓力	強度實驗	1.5	2.4	3.75
	密封實驗	1.1	1.76	2.75
	氣密封實驗	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等
適用溫度	-40℃～600℃

五、DT73對夾式彈性硬密封蝶閥主要零件材質

零件名稱	材質
閥體	鑄鐵、鑄鋼、不銹鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

注：Dt-代表彈性密封結構。

六、DT73對夾式彈性硬密封蝶閥主要外形和連接尺寸

產品名稱	公稱通徑		結構長度（標準值	外形尺寸（參考值）			法蘭尺寸和螺栓孔尺寸（標準值）
							1.0MPa			1.6 MPa			2.5 MPa
Dt73H/F-(10.16.25) C.P.R.V系列  對夾式彈性密封  蝶閥	mm	inch	L	L2	H	H1	D1	Z-d	a	D1	Z-d	a	D1	Z-d	a
	50	2	43	265	330	350	125	4-18	90°	125	4-18	90°	125	4-18	90°
	65	21/2	46	265	362	267	145	4-18	90°	145	4-18	90°	145	4-18	90°
	80	3	49	320	375	275	160	8-18	45°	160	8-18	45°	160	8-18	45°
	100	4	56	320	410	295	180	8-18	45°	180	8-18	45°	190	8-22	45°
	125	5	64	340	425	305	210	8-18	45°	210	8-18	45°	220	8-26	45°
	150	6	70	390	465	320	240	8-22	45°	240	8-22	45°	250	8-26	45°
