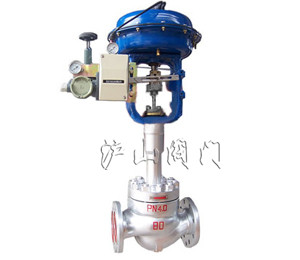

一、HTSW波紋管密封單座調節閥概述


       HTSW波紋管密封單座調節閥，閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。上閥蓋采用波紋管密封結構，適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另外該閥也可用在真空的場合。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。


二、HTSW波紋管密封單座調節閥閥體

　　型 式：直通單座鑄造球型閥

　　公稱通徑：20、25mm

　　公稱壓力：ANSI 125、150、300、600

　　JIS 10、20、30、40K

　　PN1.6、4.0、6.4MPa

　　使用壓力：1.6MPa，2MPa，3.5MPa

　　連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型

　　法蘭標準：JIS B2201、ANSI B16.5、GB/T9112～9124-2000等

　　焊接連接：普通角型調節閥嵌接焊SW(40～50mm)

　　對接焊BW(65～200mm)

　　材 料：鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等

　　上閥蓋：-45～-17℃、-17～+230℃、+230℃～+350℃

　　注：工作溫度不準超過各種材料的允許范圍

　　壓蓋型式：螺栓壓緊式

　　填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

　　閥內組件

　　閥芯型式：單座柱塞型閥芯

　　流量特性：高容量流量特性

　　金屬閥座：等百分比特性(%)和線性特性(L)

　　軟閥座：等百分比特性(%)和線性特性(L)

　　材 料：不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐蝕合金等波紋管材料1Cr18Ni9 00Cr17Ni14Mo2


三、HTSW波紋管密封單座調節閥執行機構

　　型 式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸活塞執行機構

　　膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

　　彈簧范圍：20～100、80～240KPa(LHA、LVA5型)，190～350、190～400KPa(LVA6型)

　　供氣壓力：140～400kPa(LHA型)、140～280kPa(LVA5型)、400～500kPa(LVA6型)

　　氣源接口：Rc1/4”

　　環境溫度：-30～+70℃

　　閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式

　　附 件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等。


四、HTSW波紋管密封單座調節閥執行機構

　　泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級

　　軟閥座：小于閥額定容量的10, 符合ANSI B16.104-1976IV級

　　回 差：帶定位器：小于全行程的1%，

　　不帶定位器：小于全行程的3%(LHA1型小于全行程的5%)

　　基本誤差：帶定位器：小于全行程的±1%，

　　不帶定位器：小于全行程的±5%

　　注：采用標準的V型聚四氟乙烯填料

　　可調范圍：50：1(0.25≤Cv≤14)或30：1(CV≤0.16)
