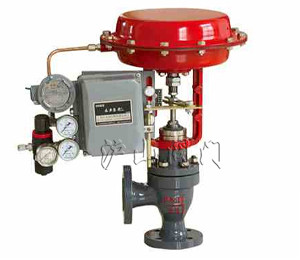

一、HLAS小口徑單座角型調節閥概述


 　　HLAS小口徑單座角型調節閥，簡稱HPAS調節閥，是CV3000系列產品之一。HPAS高壓單座角型調節閥是一種上導向結構的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍廣。閥芯導向部分的導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。 調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。產品符合GB/T 4213-92標準。

二、HLAS小口徑單座角型調節閥閥體


　　型式∶角型單座鑄造球型閥

　　公稱通徑∶25、40、50、80mm

　　公稱壓力∶ANSI 900、1500、2500 JIS 63K

　　連接型式∶法蘭密封面型式 RF、RJ

　　法蘭標準∶JIS B2201-1984、ANSI B16.5-1981等

　　焊接連接∶嵌接焊SW(25~80mm) 對接焊BW(80mm)

　　材 料∶碳鋼(ZG230-450)、CrMo鋼、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)

　　上 閥 蓋∶常溫型P -5~+230℃;

　　伸長I型EI +230~+566℃;

　　注∶小口徑單座調節閥工作溫度不準超過各種材料的允許范圍。

　　壓蓋型式：螺栓壓緊式

　　填 料∶石棉編織填料、石墨填料


三、HLAS小口徑單座角型調節閥閥內組件


　　閥芯型式∶單座柱塞型閥型

　　流量特性∶等百分比特性(%C)和線性特性(LC)，參考圖1

　　材 料∶不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金等


四、HLAS小口徑單座角型調節閥執行機構


　　型 式∶HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構

　　膜片材料∶乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

　　彈簧范圍∶80~240KPa(HA型)，190~350、190~400KPa(VA6型)

　　供氣壓力∶280~400KPa(HA型)、400~500KPa(VA6型、VP型)

　　氣源接口∶Rc1/4"(HA、VA型)、G3/8"、1/2"(VP型)

　　環境溫度∶-30~+70℃


五、HLAS小口徑單座角型調節閥作用方式


　　用正作用或反作用執行機構實現閥的氣-關式或氣-開式


六、HLAS小口徑單座角型調節閥附件


　　定位器(HEP型、YT1000型)、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。
