產品名稱：	單座調節閥	產品型號：	HTS
驅動方式：	氣動	連接形式：	法蘭
結構形式：	單座	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN40-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

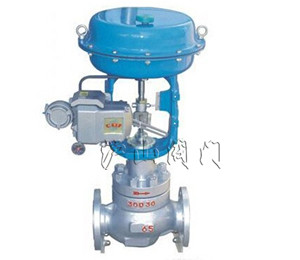

一、HTS單座調節閥結構概述

    HTS單座調節閥是一種頂導向結構的調節閥，閥體流體通道呈S流線型,壓降損失小,流量大,可調范圍廣,流量特性曲線精度高，閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大�？捎糜诳刂聘鞣N不同壓力和溫度的流體。


二、HTS單座調節閥技術指標

　　工作范圍∶軟閥座的工作溫度和壓差

　　公稱通徑∶40~200mm

　　公稱壓力∶ANSI 125、150、300、600

　　JIS 10 、16 、20、 30 、40K

　　PN1.6、 4.0 、6.4MPa

　　連接形式∶法蘭式:FF、RF、RJ和LG

　　壓蓋型式∶螺栓壓緊式

　　填料∶V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石墨編織填料。


三、HTS單座調節閥Cv值和行程


稱通徑（㎜）	40	50	65	80	100	150	200
閥座直徑(㎜)	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
額定 Cv值	高精度 閥芯	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	640
高容量 閥芯			30			50			85			125			200			420			700
快開 閥芯			35			55			95			135			220			420			720
額定行 程 （㎜）	其它 閥芯	25	38	50	75
快開 閥芯	10	13	19	25	30	50

　　備注∶高精度金屬閥座流量特性符合IEC534-2

　　1.空化和閃蒸，或者水的溫度超過100℃過熱場合,建議用9Cr18MOV不銹鋼。

　　2.空化、閃蒸、禁油及常處于關閉狀態下的調節閥,不管工作溫度和壓差多大,建議堆焊司太萊合金。
