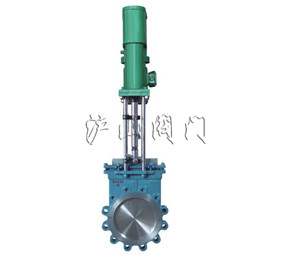

PZ273型電液動刀型閘閥又稱電液動刀閥、電液動插板閥、電液動薄型閘閥、電液動閘板閥，電控液動刀型閘閥主要由閥體、閥板、絲桿、驅動螺母、支架、壓條、電液動執行器、填料組成，PZ273型電液動刀型閘閥具有體積小，重量輕，PZ273型電液動刀型閘閥屬對夾式、平行單閘板結構、單向流通性質，流通阻力小、可切斷各種漿類、灰渣、污水、水渣混合物、纖維等介質，泛應用于電力，市政、礦山、冶金、化工、煤炭、水利等行業，是一種應用性強的新型更新替代閥門產品。

二、PZ273Y電液動刀閘閥型號代表

閥門類型代號：“PZ”表示刀型閘閥;

驅動形式代號：“2”表示電液動;

連接形式代號：“7”表示對夾式;

結構形式代號：“3”表示單閘板;

密封面材料代號：“Y”表示堆焊合金;

三、PZ273Y電液動刀閘閥具體型號有

PZ273Y-6，PZ273Y-10，PZ273Y-16; (閥體：鑄鐵)

PZ273Y-6C，PZ273Y-10C，PZ273Y-16C; (閥體：鑄鋼)

PZ273Y-6P，PZ273Y-10P，PZ273Y-16P; (閥體：不銹鋼304/304L)

四、PZ273H電液動耐磨刀型閘閥零件材質

閥體、上蓋 碳鋼、不銹鋼

閥板 不銹鋼

閥桿 不銹鋼

密封圈 橡膠、四氟、不銹鋼、硬質合金

五、PZ273H電液動耐磨刀型閘閥性能參數

公稱壓力 PN

殼體試驗 1.5 Mpa

密封試驗 1.1 Mpa

工作溫度 橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃

適用介質 糖漿、紙漿、污水、煤漿、灰、渣水混合物

六、PZ273H電液動耐磨刀型閘閥主要用途

該產品通過電液聯動裝置往復推位來控制閥門的開啟和關閉，如配置傳感器或數字顯示裝置，可進行遠距離，高空的危險地區集中或程序控制，廣泛適用于食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截?cái)喙苈分械睦w維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物等介質。

七、PZ273H電液動耐磨刀型閘閥產品特點、說明及工作原理

液動刀閘閥又名液動刀型閘閥，氣動刀形閘閥，由是由液壓缸活塞桿連接閥門閘板，其操作原理手動驅動液壓泵手柄把液壓油通過手動換向閥壓入液壓缸的上下腔來帶動活塞桿做上下動作，從而帶動閘板的啟閉來達到閥門開關作用。

PZ273Y電液動刀閘閥是一種整體式刀閘閥結構,其結構包括閥體,閘板和U型密封條,閥體中腔底部設有凹槽并裝有彈性U型密封條,當閥門關閉時閘板下移,閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封;當?shù)堕l閥開啟時閘板上移,閘板底部邊緣與密封條脫離,密封條彈起與凹槽平整,能防止刀閘閥在使用過程中,介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果,防止閥門關閉時泄漏。使用壽命更長，維護更簡單，法蘭密封面鑲O型圈，無須另配法蘭墊片，安裝簡單方便，磨擦系數小，啟閉靈活。

八、PZ273Y電液動刀閘閥應用范圍及領域

刀型閘閥，也叫刀形閘閥、刀閘閥，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。

刀閘閥適用于礦山電廠的選煤、排灰、排渣、城市的污水處理、食品、衛生、醫藥等專業管道系統。超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。

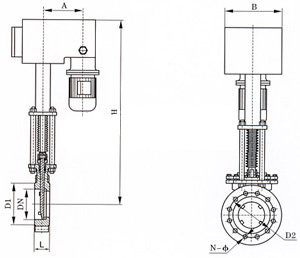

九、主要外形及連接尺寸
