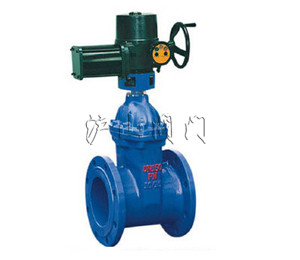

二、Z941X型大口徑電動彈性座封閘閥主要零部件材料
|
名 稱
|
材 料
|
|
閥 體
|
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
|
|
閘 板
|
球 墨 鑄 鐵 外 覆 三 元 乙 丙 或 丁 腈 橡 膠
|
|
內 六 角 螺 栓
|
碳 化 處 理
|
|
密 封 圈
|
丁 腈 橡 膠
|
|
閥 蓋
|
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
|
|
閥 桿
|
不 銹 鋼
|
|
“O” 形 密 封 圈
|
丁 腈 橡 膠
|
|
止 推 軸 承
|
錫 青 銅
|
|
螺 栓
|
不 銹 鋼
|
|
壓 蓋
|
球 墨 鑄 鐵、鑄 鋼
|
|
防 塵 罩
|
丁 腈 橡 膠
|
|
手 輪 （傳 動 帽）
|
可 鍛 鑄 鐵
|
三、Z941X型大口徑彈性座封閘閥主要技術參數
公稱壓力：1.0～2.5MPa 工作溫度：0～80℃ 法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～1200mm 適用介質：水、油、氣等 試驗標準：GB13927 AP1598

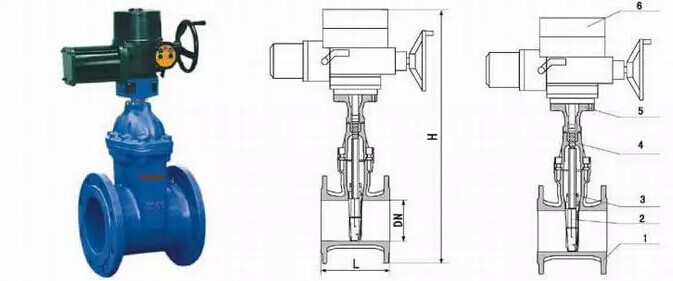

四、Z941X型大口徑電動彈性座封閘閥主要外形連接尺寸
|
DN
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
L
|
457
|
508
|
660
|
720
|
780
|
840
|
960
|
|
H（手 輪）
|
1480
|
1665
|
2200
|
2800
|
2800
|
3000
|
3000
|
|
H（傘齒輪）
|
1650
|
1900
|
2350
|
2950
|
2950
|
3150
|
3150
|
|
H（電 動）
|
電動裝置可由用戶指定
|
五、電動彈性座封閘閥用途
彈性座封閘閥廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用
六、電動彈性座封閘閥特點
1、平底式閥座，不出現污物堆積，使密封更可靠
2、閥瓣整體包丁腈橡膠,閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境
3、體積小，重量輕，便于安裝和維修
4、閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水.
七、電動彈性座封閘閥的優勢
彈性座封閘閥關閉時，密封面可以只依靠介質壓力來密封 , 即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分氣動閘閥是采用強制密封的，即閘閥關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
開啟電動閘閥時，當閘板提升高度等于閘閥通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2-1圈 , 作為全開閘閥的位置。因此 , 閘閥的全開位置，按閘板的位置(即行程〉來確定。密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
長期以來市場上使用的一般閘閥普遍存在著漏水或生銹現象，克服了一般閘閥密封不良，生銹等缺陷，彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點�？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。這就是彈性座封閘閥的好處以及優勢所在。
