產品名稱：
|
電動高壓籠式調節閥
|
產品型號：
|
KHPC
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
籠式
|
密封材料：
|
不銹鋼堆焊司太萊合金
|
|
壓力范圍：
|
900～2500Lb
|
公稱通徑：
|
DN25-DN80
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、KHPC電動高壓籠式調節閥 概述
KHPC電動高壓籠式調節閥 是一種上導向結構的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍廣。閥芯導向部分的導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
|
|
|
|

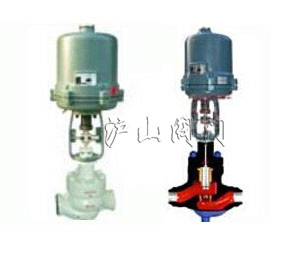

KHPC電動高壓籠式調節閥
|
KHPC電動高壓籠式調節閥解剖圖
|
二、KHPC電動高壓籠式調節閥 閥體
型式：單座鑄造球型閥
公稱通徑：25、40、50、80mm
公稱壓力：ANSI 900、1500、2500 JIS 63K
連接型式：法蘭連接：RF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981等
焊接連接：嵌接焊SW（25～80mm）對接焊BW(80mm)
材料：碳鋼（ZG230-450）、CrMo鋼、不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等
上閥蓋：常溫型（P）：-5～+230℃
伸長Ⅰ型（E1）： +230～+566℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：等百分比特性（%）和線性特性（L）
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金等
三、KHPC電動高壓籠式調節閥 性能
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104IV級
回差：帶定位器：小于全行程的1%
基本誤差：帶定位器：小于全行程的±1%
四、KHPC電動高壓籠式調節閥 流量特性
五、KHPS電動高壓籠式調節閥 外形尺寸
|
公稱通徑
|
執行機構
|
H
|
E
|
C
|
φB
|
|
ANSI900 JIS 63K
|
ANSI 1500
|
ANSI 2500
|
ANSI 900
|
ANSI 1500
|
ANSI 2500
|
|
常溫型(P)
|
伸長型(E1)
|
常溫型(P)
|
伸長型(E1)
|
常溫型(P)
|
伸長型(E1)
|
|
25
|
LHA3D、R
|
710
|
840
|
710
|
840
|
740
|
860
|
90
|
90
|
95
|
363
|
350
|
|
LHA4D、R
|
870
|
1000
|
870
|
1000
|
900
|
1020
|
520
|
470
|
|
LVA6R
|
1115
|
1245
|
1115
|
1245
|
1145
|
1265
|
-
|
445
|
|
LVP5
|
895
|
1025
|
895
|
1025
|
925
|
1045
|
-
|
345
|
|
40
|
LHA3D、R
|
735
|
875
|
735
|
875
|
780
|
925
|
100
|
105
|
120
|
363
|
350
|
|
LHA4D、R
|
890
|
1030
|
890
|
1030
|
935
|
1080
|
520
|
470
|
|
LVA5D
|
1280
|
1420
|
1280
|
1420
|
1325
|
1470
|
-
|
620
|
|
LVA5R
|
1390
|
1530
|
1390
|
1530
|
1435
|
1580
|
-
|
620
|
|
LVA6R
|
1140
|
1280
|
1140
|
1280
|
1185
|
1350
|
-
|
445
|
|
LVP5
|
920
|
1060
|
920
|
1060
|
965
|
1110
|
-
|
345
|
|
LVP6
|
1140
|
1280
|
1140
|
1280
|
1185
|
1380
|
-
|
445
|
|
50
|
LHA3D、R
|
765
|
925
|
765
|
925
|
800
|
960
|
110
|
120
|
130
|
363
|
350
|
|
LHA4D、R
|
925
|
1085
|
925
|
1085
|
960
|
1120
|
520
|
470
|
|
LVA5D
|
1315
|
1475
|
1315
|
1475
|
1350
|
1510
|
-
|
620
|
|
LVA5R
|
1425
|
1585
|
1425
|
1585
|
1460
|
1620
|
-
|
620
|
|
LVA6R
|
1175
|
1335
|
1175
|
1335
|
1210
|
1370
|
-
|
445
|
|
LVP5
|
955
|
1115
|
955
|
1115
|
990
|
1150
|
-
|
345
|
|
LVP6
|
1175
|
1335
|
1175
|
1335
|
1210
|
1370
|
-
|
445
|
|
LVP7
|
1270
|
1420
|
1270
|
1420
|
1305
|
1465
|
-
|
545
|
|
80
|
LHA3D、R
|
80
|
980
|
800
|
980
|
835
|
1005
|
140
|
150
|
165
|
363
|
350
|
|
LHA4D、R
|
960
|
1140
|
960
|
1140
|
995
|
1165
|
520
|
470
|
|
LVA5D
|
1345
|
1525
|
1345
|
1525
|
1380
|
1550
|
-
|
620
|
|
LVA5R
|
1455
|
1635
|
1455
|
1635
|
1490
|
1660
|
-
|
620
|
|
LVA6R
|
1205
|
1385
|
1205
|
1385
|
1240
|
1410
|
-
|
445
|
|
LVP5
|
985
|
1165
|
985
|
1165
|
1020
|
1190
|
-
|
345
|
|
LVP6
|
1205
|
11385
|
1205
|
1385
|
1240
|
1410
|
-
|
445
|
|
LVP7
|
1295
|
1475
|
1295
|
1475
|
1330
|
1500
|
-
|
545
|
