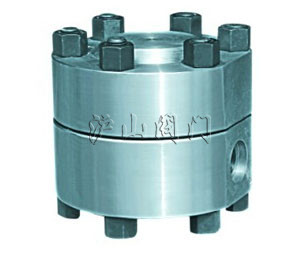

產品名稱：	高溫高壓圓盤式疏水閥	產品型號：	CS69Y
驅動方式：	手動	連接形式：	承插焊
結構形式：	圓盤式	密封材料：	不銹鋼
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN15-DN50
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、CS69Y-160I高溫高壓圓盤式疏水閥主要用途


CS69Y-160I高溫高壓圓盤式疏水閥用于高溫高壓的飽和和蒸汽主管和透平機的蒸汽亞臨界狀態使用。

二、CS69Y-160I高溫高壓圓盤式疏水閥結構特點


1、閥內部裝有自動吹除裝置。新型皇冠式閥片、密封極為可靠。蒸汽保溫裝置，高效節能。
2、可迅速排出設備起動時的空氣及冷凝結水、排量大、漏汽率小。

 3、KPF3法蘭高壓圓盤式疏水閥抗蝕性強．動作可靠，經久耐用。
4、在工作壓力范圍內，無需調整，節能效果顯著。

三、CS69Y-160I高溫高壓圓盤式疏水閥主要外形尺寸與連接尺寸


產品型號	口徑	連接方式	高允許溫度℃	閥體材質	外形尺寸
					L	H1	H2	W
HRF3	15	法蘭	500	WC6	230	78	35	135
	20	法蘭	500	WC6	230	78	35	135
	25	法蘭	500	WC6	230	78	35	135
HRF3	15	承插焊	500	WC6	130	78	35	135
	20	承插焊	500	WC6	130	78	35	135
	25	承插焊	500	WC6	130	78	35	135
HRF3	15	內螺紋	500	WC6	130	78	35	135
	20	內螺紋	500	WC6	130	78	35	135
	25	內螺紋	500	WC6	130	78	35	135
HRF150  CS49H-160V	15	法蘭	500	WC6	130	122	58	228
	20	法蘭	500	WC6	400	122	58	228
	25	法蘭	500	WC6	400	122	58	228
	32	法蘭	500	WC6	400	122	58	228
	40	法蘭	500	WC6	400	122	58	228
	50	法蘭	500	WC6	400	122	58	228
HRF150  HR69H-160V	15	承插焊	500	WC6	220	122	58	228
	20	承插焊	500	WC6	220	122	58	228
	25	承插焊	500	WC6	220	122	58	228
	32	承插焊	500	WC6	320	122	58	228
	40	承插焊	500	WC6	320	122	58	228
	50	承插焊	500	WC6	320	122	58	228
