產品名稱：
|

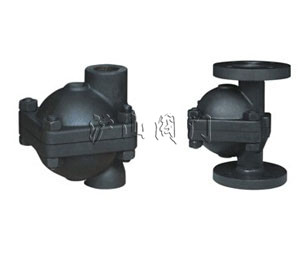

立式自由浮球式蒸汽疏水閥
|
產品型號：
|
CS11H、CS41H
|
|
驅動方式：
|
手動
|
連接形式：
|
內螺紋、法蘭
|
|
結構形式：
|
自由浮球式
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
1.6～4.0MPa
|
公稱通徑：
|
DN15-DN50
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、立式自由浮球式蒸汽疏水閥產品介紹
立式自由浮球式蒸汽疏水閥適用于蒸汽主管和伴熱管線，蒸汽管網及凝結水回收系統，特別對加熱速度要求快，溫度控制要求嚴，加熱設備不不能積存凝結水的工藝更為合適，廣泛用于石油化工、紡織、制藥等工礦企業。
二、立式自由浮球式蒸汽疏水閥結構特點
1.閥座上保持冷凝水平的設計使水封嚴密，阻氣排水性能優良可靠。
2.即使在無負荷的情況下，三點式支撐也能提供嚴宙的蒸汽密封。
3.自由浮球式蒸汽疏水閥閥內的高精度浮球，是唯一運動部件，動作靈敏，連續排放，小型體輕，壽命長。
三、立式自由浮球式蒸汽疏水閥主要零件材料和性能參數
|
零部件名稱
|
材料
|
|
閥體、閥蓋
|
WCB、不銹鋼
|
|
浮球
|
不銹鋼
|
|
閥座
|
不銹鋼
|
|
熱敏元件
|
哈氏合金
|
|
過濾網
|
不銹鋼
|

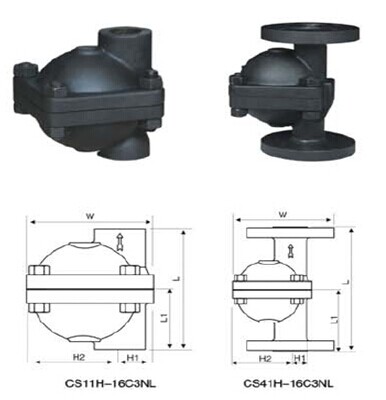

四、立式自由浮球式蒸汽疏水閥技術參數表 單位：mm
|
產品型號
|
公稱通徑
(DN)
|
連接方式
|
使用壓力
(Mpa)
|
高允許溫度
(℃)
|
外型尺寸
|
參考重量
(kg)
|
|
L
|
L1
|
H1
|
H2
|
|
CS11H-16/25/403NL
|
15～25
|
螺紋承插焊
|
0.01～4.0
|
300
|
125
|
62.5
|
30
|
82.5
|
|
|
32～50
|
200
|
100
|
38
|
134
|
|
|
CS41H-16/25/403NL
|
15～25
|
法蘭
|
0.01～4.0
|
300
|
160
|
62.5
|
30
|
82.5
|
|
|
32～50
|
250
|
100
|
38
|
134
|
|
五、立式自由浮球式蒸汽疏水閥使用和保養
1.應確認閥體的材料、壓力和溫度的大值能否滿足工況所需。
2.在安裝前必須清洗客路，除去雜物。
3.安裝位置應盡可能加熱設備。
4.應水平安裝在瞥路的低點，流向與閥體上標注的方向一致。
5.每臺加熱設備要各自安裝硫水閥，以免互相影響。
6.在保證系統能安全運行時，緩慢開啟疏水閥前的閥門，使其連漸升溫至正常狀態。
7.要定期保養，保證疏水閥正常工作。
