產品名稱：
|

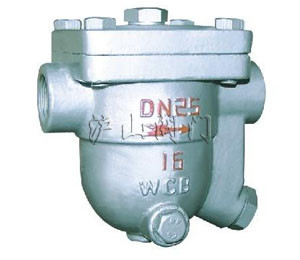

自由浮球式蒸汽疏水閥
|
產品型號：
|
CS11H、CS41H
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭、內螺紋
|
|
結構形式：
|
自由浮球式
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
1.6～4.0MPa
|
公稱通徑：
|
DN15-DN150
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、自由浮球式蒸汽疏水閥產品介紹
自由浮球式蒸汽疏水閥是先進的蒸汽疏水閥之一，
能將蒸汽管道內及供熱設備中的凝結水及時排出，并組織蒸汽泄漏，
該產品廣泛用于石油、化工、輕紡、印染、制藥、造紙、食品等工礦企業。
二、自由浮球式蒸汽疏水閥結構特點
液體膨脹式疏水閥能連續排水性能穩定，排水量大，漏汽率小，背壓率高。不銹鋼空心自由浮球是閥門唯一的主要部件，采用不銹鋼高清度研磨的圓浮球。
內部零件，均為不銹鋼，抗腐蝕、耐磨損、使用壽命長。
三、自由浮球式蒸汽疏水閥主要零件材料和性能參數
|
零部件名稱
|
材料
|
|
閥體、閥蓋
|
HT200、WCB
|
|
浮球
|
不銹鋼
|
|
閥座
|
鉻不銹鋼
|
|
內置過濾網
|
不銹鋼
|
|
墊片
|
不銹鋼金屬纏繞墊
|
|
|
|
性能參數
|
|
低工用壓力
|
0.01Mpa
|
|
小過冷度
|
0℃
|
|
節能效果
|
15～40%
|
|
高允許背壓率
|
85%
|
|
高允許溫度
|
鑄鋼425℃
|
|
四、自由浮球式蒸汽疏水閥技術參數表
|
產品型號
|
公稱通徑
(DN)
|
連接方式
|
使用壓力
(Mpa)
|
高允許溫度
(℃)
|
外型尺寸
|
參考重量
(kg)
|
|
L
|
H1
|
H2
|
W
|
|
CS11H-16/25/40CB
|
15～25
|
螺紋承插焊
|
1.6、2.5、4.0
|
300
|
155
|
95
|
100
|
-
|
|
|
CS11H-16/25/40CD
|
32
|
270
|
110
|
135
|
172
|
|
|
40
|
280
|
110
|
165
|
172
|
|
|
50
|
290
|
110
|
165
|
172
|
|
|
CS41H-16/25/40B
|
15
|
法蘭
|
1.6、2.5、4.0
|
300
|
195
|
97
|
100
|
126
|
|
|
20
|
195
|
100
|
101
|
130
|
|
|
25
|
215
|
105
|
105
|
140
|
|
|
CS41H-16/25/40D
|
25-32
|
法蘭
|
1.6、2.5、4.0
|
300
|
270
|
110
|
135
|
172
|
|
|
40
|
280
|
115
|
160
|
172
|
|
|
50
|
290
|
115
|
160
|
172
|
|
|
CS41H-16F
|
50
|
法蘭
|
1.6
|
300
|
410
|
175
|
175
|
234
|
|
|
65
|
410
|
175
|
175
|
236
|
|
|
80
|
430
|
245
|
245
|
260
|
|
|
100
|
430
|
255
|
255
|
265
|
|
|
125-150
|
480
|
185
|
311
|
302
|
|
五、自由浮球式蒸汽疏水閥連續排水量表 公斤/小時(kg/h)
|
CS41H-16C15-25
|
疏水閥的工作壓差(△P).kg/cm2
|
|
kg
|
bar
|
0.4
|
1
|
2
|
4
|
8
|
12
|
|
4K
|
600
|
700
|
800
|
1100
|
|
|
|
8K
|
500
|
600
|
700
|
770
|
900
|
|
|
12K
|
400
|
450
|
500
|
550
|
680
|
800
|
公斤/小時(kg/h)
|
CS41H-16C32-50
|
疏水閥的工作壓差(△P).kg/cm2
|
|
kg
|
bar
|
0.4
|
0.6
|
0.8
|
1
|
2
|
4
|
6
|
8
|
10
|
16
|
|
4K
|
1500
|
1600
|
1700
|
1900
|
2200
|
2600
|
|
|
|
|
|
8K
|
900
|
950
|
1100
|
1500
|
1600
|
1800
|
2100
|
|
2500
|
|
|
16K
|
600
|
630
|
730
|
800
|
950
|
1300
|
1500
|
1600
|
1700
|
1900
|
公斤/小時(kg/h)
|
CS41H-16C65-80
|
疏水閥的工作壓差(△P).kg/cm2
|
|
kg
|
bar
|
0.4
|
0.6
|
0.8
|
1
|
2
|
4
|
6
|
8
|
10
|
16
|
|
4K
|
3500
|
4000
|
4500
|
5000
|
5500
|
|
|
|
|
|
|
8K
|
2300
|
2600
|
3200
|
3500
|
4100
|
5000
|
5500
|
5800
|
|
|
|
10K
|
200
|
2300
|
2600
|
2900
|
3100
|
3900
|
4800
|
5300
|
5500
|
|
|
16K
|
1800
|
2000
|
2200
|
2500
|
2900
|
3500
|
4000
|
4300
|
4500
|
5100
|
注：①表中的K值代表了相應壓力下的閥座編號；
②壓差是指疏水閥入口端與出口端得壓力差；
③排量是指蒸汽凝結水在單位小時內連續排放的量。
