產品名稱：
|

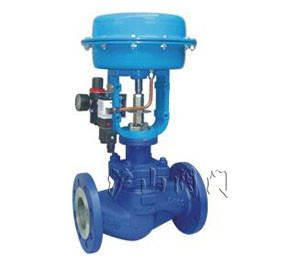

波紋管氣動切斷閥
|
產品型號：
|
WJ641H
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
直通式
|
密封材料：
|
聚四氟乙烯
|
|
壓力范圍：
|
2.5-4.0MPa
|
公稱通徑：
|
DN15-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、WJ641H波紋管氣動切斷閥--概述:
WJ641H波紋管氣動切斷閥是一種氣動切斷式的截止閥，常開型的氣動波紋管切斷閥，在工作狀態電磁閥通電打開氣源閥門開啟，即斷電. 電磁閥 自動排氣閥門自動關閉，與遠距離的控制臺（微機）配套使用，利用氣源控制閥門的開啟和關閉。
雙重的蜜蜂設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄露，保證閥桿的零泄露，提供無需維修條件。
當事故發生時，閥門線圈瞬時斷電，觸發二位三通電磁閥快速排氣并進入自鎖狀態。此時，即使撤區電源. 氣源。閥門仍處于關閉狀態不會重新自動打開。
當工作人員處理事故時，必須是無氣源壓力，無電源的狀態下進行維修，事故處理完后，人工重新開啟閥門，才會恢復供氣，即通電通氣。
閥門采用先導式閥瓣，開啟輕松靈活，即使壓力達到1.6MPa開啟也 十分輕松，當執行器給壓時，先導閥開啟。當執行器卸壓時本閥自動關閉，本閥采用止回閥原理，只能單向截斷，安裝時必須注意閥門流向道標志（本閥流道方向高進低出）
二、WJ641H波紋管氣動切斷閥--性能規范表
公稱壓力 1.6 MPa
試驗壓力 強度試驗 2.4
上密封試驗 1.76
密封試驗 1.76
氣密封試驗 0.6
高工作溫度 -29~+300 ℃
適用介質 ： 水 ，蒸汽 ，熱油等
三、WJ641H波紋管氣動切斷閥--技術數據表
驅動方式 隔膜式執行器
電氣動 氣開式 單作用
關閉時間 少于1秒 ≤1S
執行器工作壓力 ≥0.5 MPa
流量 0-12 M/h
工作壓力 0.1-1.6 MPa
電磁閥電壓 電流 直流:DC24V4-20mA 交流:AC220V
電磁閥防爆等級 EexmllT4/EexllT5
