產品名稱：
|

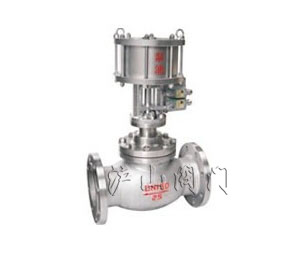

SQDWQ氣動氧氣切斷閥
|
產品型號：
|
SQDWQ
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
適用介質：
|
氧氣
|
密封材料：
|
聚四氟乙烯
|
|
壓力范圍：
|
2.5MPa
|
公稱通徑：
|
DN15-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、SQDWQ氣動氧氣切斷閥--用途和性能規范：
1、SQDWQ氣動氧氣切斷閥用途：氣動氧氣切斷閥是一種能在各種管路上做遠距離、快速切斷的閥門。
2、SQDWQ氣動氧氣切斷閥性能規范
|
公稱壓力
(Mpa)
|
密封試驗壓力
(Mpa)
|
閥體強度
試驗壓力
(Mpa)
|
工作溫度
(℃)
|
適用介質
|
|
2.5
|
2.75
|
3.75
|
－120℃
～180℃
|
氧氣
|
二、作用原理及結構說明
1、閥門在管路上使用時與氣源配套使用將閥門打開或關閉。
2、閥門工作介質的流向按閥體的介質流向接頭所示。
3、氣缸操作壓力0.3～0.6Mpa。
4、信號輸入或輸出AC200V或DC24V。
三、主要外型和連接尺寸(參照構圖)
1、SQDWQ氣動氧氣切斷閥零件材料：
|
1
|
閥體
|
不銹鋼
|
5
|
填料
|
聚四氟
|
|
2
|
閥瓣
|
不銹鋼
|
6
|
氣缸
|
WCB/QT400
|
|
3
|
閥桿
|
不銹鋼
|
7
|
氣源接口
|
ZG1/4
|
|
4
|
上蓋
|
不銹鋼
|
|
|
|
2、SQDWQ氣動氧氣切斷閥連接尺寸
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z-Ф
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-Ф14
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-Ф14
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-Ф14
|
|
32
|
180
|
135
|
100
|
75
|
18
|
4-Ф18
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-Ф18
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-Ф18
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-Ф18
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-Ф18
|
|
100
|
350
|
235
|
190
|
160
|
24
|
8-Ф23
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-Ф25
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-Ф25
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-Ф25
|
