產品名稱：
|

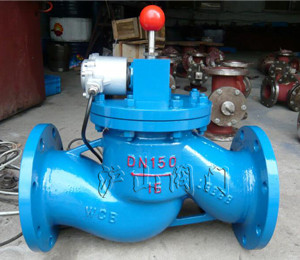

ZCRB燃氣緊急切斷閥
|
產品型號：
|
ZCRB
|
|
驅動方式：
|
氣動
|
連接形式：
|
螺紋、法蘭
|
|
結構形式：
|
直通式
|
密封材料：
|
NBR橡膠
|
|
壓力范圍：
|
1.6-4.0MPa
|
公稱通徑：
|
DN25-DN600
|
|
常用材質：
|
黃銅、碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、燃氣緊急切斷閥--概述
ZCRB系列燃氣緊急切斷閥是一種新型的燃氣管道工程的安全配套裝置,主要應用于以下場合:
1.與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣體閥門,切斷燃氣的供給，及時制止惡性事故的發生。
2.與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。
3.與高層建筑的中央消防報警系統相連接。當大廈發生火情時，自動切斷大廈內的燃氣供應，防止煤氣爆炸的發生。
4.在城市或工廠的燃氣供應管網內設置BZCK燃氣緊急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供氣。
本系列產品具有極佳的技術性能，低負荷損失和高可可靠性。適用于煤氣、天燃氣及液化石油氣等可燃氣體，廣泛應用于供氣管網系統，燃氣熱能工廠車間，燃氣鍋爐房及住宅居所的安全設施。
二、閥門功能及工作原理
本系列閥門是常開型脈沖觸發式型電磁閥，具有事故自鎖及手動復位功能。
1、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。
2、當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖關閉狀態，不會重新自動打開。
3、本閥采用先導式閥瓣，開啟輕松，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使本閥達到目的開關省力、快速。
4、當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。
根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥。
三、燃氣緊急切斷閥--技術參數:
1、適用于煤氣、天然氣及液化石油氣。
2、閥門規格：螺紋連接 G1/2“、G3/4”、G1“；法蘭連接 DN25～350
3、工作壓力：0.5bar～6bar
4、電氣防護等級：CEI IP65/IP67
5、防爆等級：Eexm Ⅱ T4/ Eexm Ⅱ T5
6、工作電壓及電功率：交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W
7、操作系數：不間斷輸出或脈沖型
8、電氣連接：插件（不分正負極）
9、線圈功率:≤DN100,20℃時交流 AC220V,50Hz/24VA直流 DC24V,/24W 線圈型號:MF-1(2≥DN100,20℃時交流 AC220V,50Hz/90VA直流 DC24V,/85W 線圈型號:ZCLF-1(2)
10、工作環境溫度：-15～60℃
11、密封材料：NBR橡膠
12、閥體材質：黃銅、不銹鋼、碳鋼
13、閥門關閉時間：少于1秒
四、手動復位操作過程
當閥門被切斷，管道漏氣故障排除后，工作人員需要手動復位時，用力向上提拉 手動復位桿，聽到“咔”的一聲，說明閥門完全被打開。此時，即使松開手，也不會被切斷。（除非再給閥門線圈通電）。
注：手動復位必須在電磁閥線圈斷電時操作。
五、燃氣緊急切斷閥--性能規范
|
壓力等級
|
常溫試驗壓力
|
|
殼體
|
密封
|
低氣壓密封
|
|
公稱壓力(MPa)
|
1.6
|
2.4
|
1.76
|
0.6
|
|
2.5
|
3.75
|
2.75
|
0.6
|
|
4.0
|
6.0
|
4.4
|
0.6
|
|
適用溫度
|
-15~60℃
|
|
|
|
|
六、燃氣緊急切斷閥--主要零件材料
|
零 件 名 稱
|
材 料
|
|
“-1絲扣“
|
DN25-DN350（法蘭）
|
|
閥體
|
黃銅
|
碳鋼（不銹鋼）
|
|
自鎖體
|
黃銅（鋁合金）
|
|
閥桿
|
不銹鋼
|
不銹鋼
|
|
密封川
|
NBR橡膠
|
七、燃氣緊急切斷閥--規格及安裝尺寸表
|
規格(DN)
|
L
|
≈H
|
D
|
D1
|
D2
|
Z-¤d
|
備注
|
|
1/2"(DN15)
|
68
|
120
|
|
|
|
|
絲扣
|
|
3/4"(DN20)
|
72
|
128
|
|
|
|
|
|
1"(DN25)
|
100
|
160
|
|
|
|
|
|
25
|
160
|
180
|
115
|
85
|
65
|
4-¤14
|
法蘭連接
|
|
32
|
180
|
200
|
135
|
100
|
78
|
4-¤18
|
|
40
|
200
|
200
|
145
|
110
|
85
|
4-¤18
|
|
50
|
230
|
220
|
160
|
125
|
100
|
4-¤18
|
|
65
|
290
|
255
|
180
|
145
|
120
|
4-¤18
|
|
80
|
310
|
320
|
195
|
160
|
135
|
8-¤18
|
|
100
|
350
|
380
|
215
|
180
|
155
|
8-¤18
|
|
125
|
400
|
405
|
245
|
210
|
185
|
8-¤23
|
|
150
|
480
|
458
|
280
|
240
|
210
|
8-¤23
|
|
200
|
600
|
530
|
335
|
295
|
265
|
8-¤23
|
|
250
|
650
|
600
|
390
|
350
|
320
|
12-¤23
|
|
300
|
750
|
650
|
440
|
400
|
368
|
12-¤23
|
|
350
|
850
|
750
|
500
|
460
|
428
|
12-¤23
|
