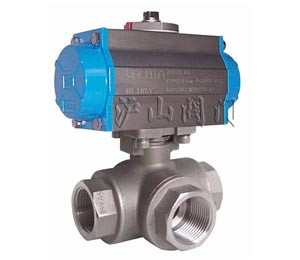

| 問：內螺紋氣動球閥的基本知識
答：一、產品概述
閥體鑄造采用德國引進的先進工藝，結構合理、造型美觀。配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。內螺紋氣動球閥閥座采用彈性密封結構，啟閉輕松，密封可靠。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊�？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。氣動內螺紋球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，內螺紋氣動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質本球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
二、主要技術參數
● 閥體
閥體形式:內螺紋精鑄閥體
公稱通徑:DN6～100mm
公稱壓力:PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K
連接形式:管螺紋(G)、錐螺紋(NPT)
閥蓋形式:一體式
壓蓋型式:壓帽擰緊式
密封填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
● 閥內件
閥芯形式:O型球型閥芯
流量特性:快開特性
● 執行機構
執行器型號:GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力:0.4～0.7MPa
氣源接口:G1/4"、G1/8"、G3/8"、G1/2"
環境溫度:-20～+90℃
三、作用形式:單作用執行機構：氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
可配附件:定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
