產品名稱：	氣動線性調節球閥	產品型號：	WXQ672F
驅動方式：	氣動	連接形式：	對夾
結構形式：	V型通道	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN10-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、氣動線性調節球閥介紹

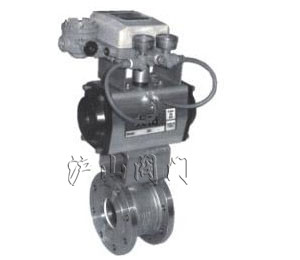

氣動線性調節球閥該閥門采用V型通道球體的超短球閥與氣動執行器、閥門定位器組成，可實現微小流量的線性調節，是一種用途廣泛的新型美標調節型球閥。適用于水，油品，高腐蝕性化學物質以及弱酸堿介質。



WXQ672F（PPL、M）-16

二、氣動線性調節球閥主要外形和連接尺寸  單位Unit:（mm）

通徑DN		d	L	D	K	D1	n-Φd	F	H	W
mm	in
10	3/8″	10	32	85	60	38	4-M12	2	310	105
15	1/2″	14	35	90	65	46	4-M12	2	315	140
20	3/4″	19	38	100	75	56	4-M12	2	325	140
25	1″	24	42	110	85	65	4-M12	2	330	140
32	1 1/4″	29	50	130	100	76	4-M16	3	365	16
40	1 1/2″	38	60	145	110	84	4-M16	3	375	164
50	2″	48	70	160	125	99	4-M16	3	398	190
65	2 1/2″	64	95	180	145	118	4-M16	3	408	210
80	3″	76	118	195	160	132	8-M16	3	450	247
100	4″	95	140	215	180	156	8-M16	3	465	278
125	5″	118	195	245	210	184	8-M16	3	525	348
150	6″	150	260	280	240	211	8-M20	3	578	378
200	8″	200	350	335	295	266	12-M20	3	650	432

結構長度：Q/OLF002-88
法蘭標準：JB79亦可按GB9113、ANSI B16.5、B2212
