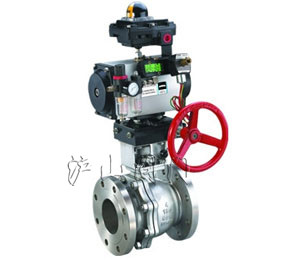

產品名稱：	氣動固定(金屬密封)球閥	產品型號：	Q647Y
驅動方式：	氣動	連接形式：	法蘭
結構形式：	固定	密封材料：	硬質合金
壓力范圍：	1.6MPa	公稱通徑：	DN25-DN250
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、氣動固定(金屬密封)球閥介紹

      氣動固定(金屬密封)球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向。本閥是三片式閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。

二、氣動固定(金屬密封)球閥工作原理

      氣動球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。

Q647Y-16，25

三、氣動固定(金屬密封)球閥主要外形和連接尺寸  單位Unit:（mm）

Q647Y-16
通徑DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in
25	1″	140	115	85	65	4-Φ14	16	3	217	190
32	1 1/4″	165	140	100	76	4-Φ18	18	3	260	210
40	1 1/2″	165	150	115	84	4-Φ18	18	3	293	210
50	2″	203	165	125	99	4-Φ18	20	3	309	247
65	2 1/2″	222	185	145	118	4-Φ18	20	3	344	247
80	3″	241	200	160	132	8-Φ18	20	3	421	276
100	4″	305	220	180	156	8-Φ18	22	3	485	348
125	5″	356	250	210	184	8-Φ18	22	3	560	378
150	6″	394	285	240	211	8-Φ23	24	3	655	432
200	8″	457	340	295	266	12-Φ23	24	3	847	524
250	10″	533	405	335	319	12-Φ26	26	3	980	648
Q647Y-25
通徑DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in
25	1″	165	1115	85	65	4-Φ14	16	3	217	190
32	1 1/4″	178	140	100	76	4-Φ18	18	3	260	210
40	1 1/2″	190	150	115	84	4-Φ18	18	3	293	210
50	2″	216	165	125	99	4-Φ18	20	3	309	247
65	2 1/2″	241	185	145	118	4-Φ18	22	3	344	276
80	3″	283	200	160	132	8-Φ18	24	3	421	348
100	4″	305	235	190	156	8-Φ23	24	3	4185	378
125	5″	381	270	220	184	8-Φ26	26	3	580	432
150	6″	403	300	250	211	8-Φ26	28	4	655	524
200	8″	502	360	310	274	12-Φ26	30	4	847	648
250	10″	588	425	370	330	12-Φ30	32	4	980	715

結構長度：GB12221
法蘭標準：GB9113亦可按ANSI B165、JIS B2212
