J61Y焊接式針型閥 |
|
 |
| |
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！ |
|
|
銷售：021-31007323
傳真：021-33321522
技術：021-31007323 |
|
|
|
| 產品說明 |
|
服務承諾 |
|
訂貨流程 |
|
|
產品名稱：
|

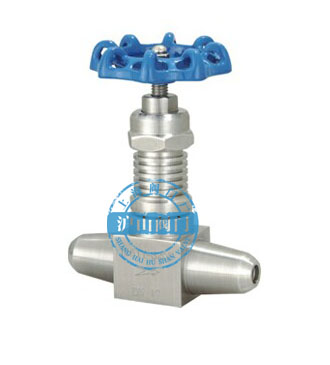

J61Y焊接式針型閥
|
產品型號：
|
J61Y
|
|
驅動方式：
|
手動
|
連接形式：
|
焊接
|
|
適用介質：
|
水、蒸汽、油品
|
密封材料：
|
硬質合金
|
|
壓力范圍：
|
32.0MPa
|
公稱通徑：
|
DN6-DN25
|
|
常用材質：
|
碳鋼、不銹鋼、鍛鋼
|
技術咨詢：
|
021-31007323
|
J61Y焊接式針型閥介紹
焊接式針型閥是電力,電氣,機電設備工程,電控設備工程中應用多的閥門之一,由于其安裝方便,制造合理,經濟簡單,所以大量使用在電力工程等管道中,本公司生產的J61W針型閥,外表美觀,密封性能好,耐壓高,拆裝維護方便。
一、技術介紹：
|
型號：
J61型焊接式針型截止閥
|
材質：碳鋼
|
|
|
連接形式：法蘭
|
公稱通徑：100 mm
|
適用介質：水
|
|
壓力環境：高壓
|
工作溫度：高溫
|
流動方向：?jiǎn)蜗?/span>
|
|
驅動方式：電磁
|
零部件及配件：配件
|
形態：蝶式
|
|
類型：二通式
|
標準：國標
|
外形：大型
|
二、結構形式:
壓力表三通閥采用上螺紋閥桿結構，避免了介質與閥桿螺紋的直接接觸。
采用硬質鈷鉻鎢合金鋼球閥瓣，大大提高了閥瓣在高溫工況的材質硬度，且介質沖刷時閥瓣做三維旋轉，顯著提高了閥瓣抗苛刻工況沖蝕的性能，解決了密封面內漏問題。
此閥主要應用電站一次門蒸汽和熱循環水等處。
三、應用規范:
1、設計制造：GB/T 12224-1989； JB/T 3595-2002
2、連接形式：對焊式連接
3、結構特征：錐面密封；球面密封；上閥桿螺紋
4、閥門檢驗和實驗：JB/T 9092-1999
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
四、性能規范 單位：MPa
|
實驗項目
|
壓力值
|
|
公稱壓力
|
32
|
|
殼體實驗
|
48
|
|
密封試驗
|
35.2
|
|
氣壓試驗
|
19.2
|
|
適用溫度
|
≤450℃
|
|
適用介質
|
水、蒸汽、油品等
|
五、主要零件材料:
|
型號
|
閥體
|
接頭
|
閥桿
|
螺帽
|
填料
|
|
J61H-320
|
20#
|
20#
|
2Cr13
|
20#
|
柔性石墨
|
|
J61W-320P
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
J61Y-320V
|
12CrMoV
|
12CrMoV
|
12CrMoV
|
20#
|
六、主要外形尺寸:
|
規格
|
Ф
|
L
|
H
|
Do
|
重量
|
|
DN6
|
Ф10
|
80
|
90
|
63
|
0.8
|
|
DN10
|
Ф14
|
96
|
100
|
78
|
1.0
|
|
DN15
|
Ф16
|
108
|
102
|
78
|
1.2
|
|
DN20
|
Ф20
|
117
|
128
|
100
|
1.5
|
|
DN25
|
Ф24
|
145
|
160
|
110
|
2.0
|
