產品名稱：
|

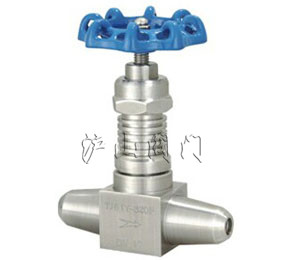

J61焊接式帶散熱片針型閥
|
產品型號：
|
J61Y
|
|
驅動方式：
|
手動
|
連接形式：
|
焊接
|
|
結構形式：
|
二通式
|
密封材料：
|
硬質合金
|
|
壓力范圍：
|
16.0MPa
|
公稱通徑：
|
DN6-DN10
|
|
常用材質：
|
不銹鋼
|
技術咨詢：
|
021-31007323
|
J61焊接式帶散熱片針型閥介紹
J61焊接式帶散熱片針型閥制造標準：中國GB、美標API、德標DIN、日本JIS、JPI、英標BS生產。J61W焊接式帶散熱片針型閥材質：銅、鑄鐵、鑄鋼、碳鋼、鍛鋼、不銹鋼、304、316、316L、低溫鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：螺紋、法蘭、焊接、卡套、卡箍。驅動方式：手動、氣動、電動。
一、J61焊接式帶散熱片針型閥詳細說明：
|
連接形式:焊接
|
主體材料:不銹鋼
|
|
公稱通徑:DN6～10（mm）
|
適用介質:蒸汽
|
|
材質:不銹鋼
|
密封形式:硬密封型
|
|
標準:國標
|
外形:微型
|
|
流動方向:單向
|
驅動方式:手動
|
|
零部件及配件:配件
|
用途:截止
|
|
壓力環境:常壓
|
工作溫度:常溫
|
|
類型(通道位置):二通式
|
二、J61焊接式帶散熱片針型閥結構形式：
三、J61焊接式帶散熱片針型閥應用規范：
1、設計制造：GB/T 12224-1989； JB/T 3595-2002
2、連接形式：對焊式連接
3、結構特征：錐面密封；上閥桿螺紋；帶散熱片
4、閥門檢驗和實驗：JB/T 9092-1999
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
四、J61焊接式帶散熱片針型閥性能規范 單位：MPa
|
實驗項目
|
壓力值
|
|
公稱壓力
|
32
|
|
殼體實驗
|
48
|
|
密封試驗
|
35.2
|
|
氣壓試驗
|
19.2
|
|
適用溫度
|
≤450℃
|
|
適用介質
|
水、蒸汽、油品等
|
五、J61焊接式帶散熱片針型閥主要零件材料：
|
型號
|
閥體
|
接頭
|
閥桿
|
螺帽
|
填料
|
|
J61H-160
|
20#
|
20#
|
2Cr13
|
20#
|
柔性石墨
|
|
J61W-160P
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
J61Y-160V
|
12CrMoV
|
12CrMoV
|
12CrMoV
|
20#
|
六、J61焊接式帶散熱片針型閥主要外形尺寸：
|
規格
|
Ф
|
L1
|
L
|
H
|
Do
|
重量
|
|
DN6
|
φ10
|
3
|
110
|
124
|
78
|
1.2
|
|
DN10
|
φ14
|
3.5
|
110
|
124
|
78
|
1.2
|
