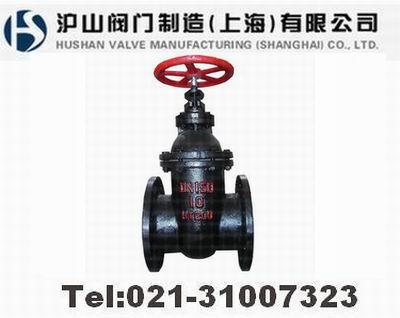

鑄鐵暗桿閘閥


鑄鐵暗桿閘閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 鑄鐵暗桿閘閥   產品型號 Z45T、Z45W、Z45H
  驅動方式 手動   連接形式 法蘭
  結構形式 單閘板   密封材料 硬質合金、不銹鋼、銅合金
  壓力范圍 1.0MPa   公稱通徑 DN50-DN100
  常用材質 鑄鐵   技術咨詢 021-31007323



一、鑄鐵暗桿閘閥 主要特點及用途

1.結構緊湊、設計合理,閥門剛性好,通道流暢,流阻系數小。
2.密封面采用不銹鋼和硬質合金,使用壽命長。
3.采用柔性石墨填料、密封可靠,操作輕便靈活。
4.驅動方式分手動、電動、氣動、齒輪傳動,結構型式:彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
5.廣泛適用于石油化工,火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

二、鑄鐵暗桿閘閥 執行標準

設計制造:按GB/T12234-89的規定
結構長度:按GB/T12221-89的規定
法蘭面尺寸:按JB79 GB/T9112-9131的規定
檢查與試驗:按JB/T9092-99 GB/T13927-92的規定
傳動方式:手動、電動、齒輪傳動

三、鑄鐵暗桿閘閥 主要技術參數

型號

公稱壓力MPa 試驗壓力MPa 工作溫度 使用介質
密封 強度

Z45H-10

1.0

1.1

1.5

≤200℃

水、蒸汽、油

Z45T-10

Z45W-10

≤100℃

油品、煤氣

四、鑄鐵暗桿閘閥 主要零件材料

型號

閥體、閥蓋、閘板 閘板 密封圈 閥桿螺母 閥 桿 填 料

RZ45H-10

灰鑄鐵、鑄 鋼

碳鋼+合金鋼

不銹鋼、合金鋼

青銅

碳鋼、不銹鋼

浸油石棉盤根

RZ45W-10

灰鑄鐵

灰鑄鐵

黃銅

碳鋼

RZ45T-10

灰鑄鐵

灰鑄鐵+黃銅

黃銅

碳鋼、黃銅

五、鑄鐵暗桿閘閥 主要外形尺寸及重量

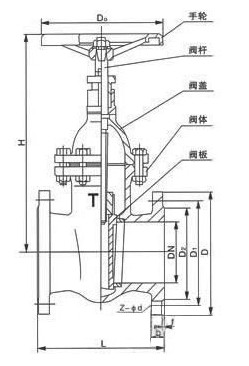

Z45暗桿閘閥,結構圖
                 RZ45鑄鐵暗桿閘閥 結構圖


公稱通
DN(mm)

尺寸 重量
(kg)
L D D1 D2 b Z-d H D0

50

180

160

125

100

20

4-18

345

180

17

65

195

180

145

120

20

4-18

376

180

20

80

210

195

160

135

22

4-18

417

200

27

100

230

215

180

155

22

8-18

460

200

50

125

255

245

210

185

24

8-18

525

240

70

150

280

280

240

210

24

8-23

567

240

95

200

330

335

295

265

26

8-23

705

320

150

250

380

390

350

320

28

12-23

800

320

200

300

420

440

400

368

28

12-23

886

400

280

350

450

500

460

428

30

16-23

968

400

360

400

480

565

515

482

32

16-25

1090

500

500

450

510

615

565

538

32

20-25

1175

500

590

500

540

670

620

585

34

20-25

1414

720

680

600

600

780

725

685

36

20-30

1593

720

951

700

660

895

840

800

40

24-30

1812

800

1950
