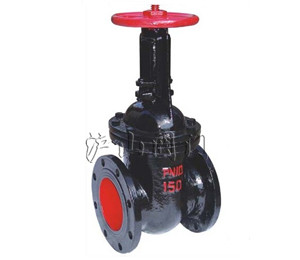

鑄鐵明桿閘閥


鑄鐵明桿閘閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 鑄鐵明桿閘閥   產品型號 Z41T、Z41W、Z41H
  驅動方式 手動   連接形式 法蘭
  結構形式 明桿   密封材料 不銹鋼、合金鋼、黃銅
  壓力范圍 1.0MPa   公稱通徑 DN40-DN500
  常用材質 灰鑄鐵   技術咨詢 021-31007323



一、鑄鐵明桿閘閥 主要特點及用途

1.結構緊湊、設計合理,閥門剛性好,通道流暢,流阻系數小。
2.密封面采用不銹鋼和硬質合金,使用壽命長。
3.采用柔性石墨填料、密封可靠,操作輕便靈活。
4.驅動方式分手動、電動、氣動、齒輪傳動,結構型式:彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
5.廣泛適用于石油化工,火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

二、鑄鐵明桿閘閥 執行標準

設計制造:按GB/T12234-89的規定
結構長度:按GB/T12221-89的規定
法蘭面尺寸:按JB79 GB/T9112-9131的規定
檢查與試驗:按JB/T9092-99 GB/T13927-92的規定
傳動方式:手動、電動、齒輪傳動

三、鑄鐵明桿閘閥 主要技術參數

型號

公稱壓力MPa 試驗壓力MPa 工作溫度 使用介質
密封 強度

Z41T-10

1.0

1.1

1.5

≤200℃

水、蒸汽、油

Z41T-10

Z41W-10

≤100℃

油品、煤氣

四、鑄鐵明桿閘閥 主要零件材料

型號

閥體、閥蓋、閘板 閘板 密封圈 閥桿螺母 閥 桿 填 料

Z41H-10

灰鑄鐵、鑄 鋼

碳鋼+合金鋼

不銹鋼、合金鋼

青銅

碳鋼、不銹鋼

浸油石棉盤根

Z41W-10

灰鑄鐵

灰鑄鐵

黃銅

碳鋼

Z41T-10

灰鑄鐵

灰鑄鐵+黃銅

黃銅

碳鋼、黃銅

五、鑄鐵明桿閘閥 主要外形尺寸及重量

Z41鑄鐵明桿閘閥 結構圖
           RZ41鑄鐵明桿閘閥 結構圖



公稱通徑DN(mm)

尺寸 重量
(kg)
L D D1 D2 b-f Z-d H D0

40

165

145

110

85

18-3

4-18

245

135

20

50

180

160

125

100

20-3

4-18

286

180

26

65

190

180

145

120

20-3

4-18

320

180

35

80

203

195

160

135

22-3

4-18

373

200

45

100

229

215

180

155

22-3

8-18

428

200

60

125

250

245

210

185

24-3

8-18

513

240

85

150

270

280

240

210

24-3

8-23

582

240

125

200

292

335

295

265

26-3

8-23

730

320

180

250

330

390

350

320

28-3

12-23

897

320

240

300

356

440

400

368

28-3

12-23

1032

400

360

350

381

500

460

428

30-3

16-23

1170

400

400

400

406

565

515

482

32-3

16-25

1330

500

500

450

432

615

565

532

32-3

20-25

1460

500

590

500

457

670

620

585

34-3

20-25

1650

500

680
