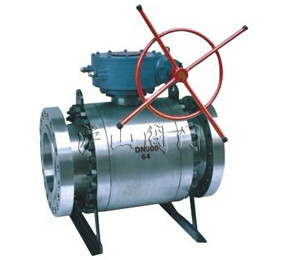

高壓鍛鋼球閥


高壓鍛鋼球閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



產品名稱 高壓鍛鋼球閥   產品型號 Q346/7F/H
  驅動方式

手動

  連接形式  法蘭
  結構形式 固定球球閥       密封結構 聚四氟乙烯
  壓力范圍 1.6~6.4Mpa   公稱通徑 DN25-DN1000
  常用材質 碳鋼 鑄鋼 不銹鋼   技術咨詢 021-31007323


一、高壓鍛鋼球閥產品特點

1.高壓鍛鋼球閥產品所有部件均為鍛件。
2.采用下裝式閥桿,設置倒密封結構,確保填料處可靠密封及防止閥桿脫出。
3.采用鑲嵌式閥座。閥座背后設置O型圈,確保介質不外漏。

二、高壓鍛鋼球閥主要零件材質表

零件名稱

材 質
GB ASTM

閥體、閥蓋

WCB

A216-WCB

密封圈

尼龍 Nylon

尼龍 Nylon

球體

1Cr18Ni9Ti

SS 304

閥座、閥桿

2Cr12

A246-416

O形圈

橡膠 RUBBER

橡膠 RUBBER

雙頭螺柱

35CrMoA

A193-B7

三、高壓鍛鋼球閥主要性能規范

公稱壓力 PN(MPa)

試驗壓力
殼體 高壓液密封 低壓氣密封

16.0

24

17.6

0.6

32.0

48

35.2

適用溫度

-40~80℃

適用介質

水、油品、氮?dú)、氨氣、氫氣液化氣?/span>

四、高壓鍛鋼球閥連接尺寸

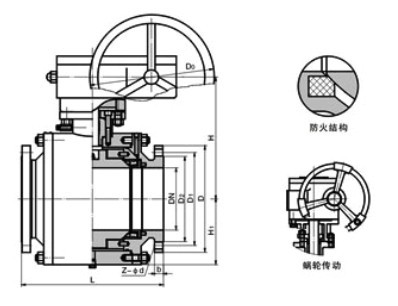

高壓鍛鋼球閥 外形圖
                                            高壓鍛鋼球閥 外形圖


公稱壓力PN(MPa)

公稱通徑
DN(mm)
主要尺寸
L D D1 H D2 b
法蘭 對焊 法蘭 對焊 法蘭 對焊 法蘭 對焊

16.0

10

210

150

95

90

60

18

77

58

18

20

15

230

170

95

100

60

23

85

62

20

20

20

240

190

105

110

68

29

94

75

28

20

25

260

205

105

115

68

36

100

80

28

22

32

300

230

115

150

80

43

120

96

38

24

40



260

165

170

115

49

150

111

48

30

50

400

330

165

200

115

61

165

128

58

32

65

490

360

200

225

145

80

180

180

74

40

80

580

380

225

270

170

105

200

200

94

50

100

620

430

260

320

190

118

245

245

115

60

32.0

10

210

150

95

90

60

18

77

58

18

20

15

230

170

105

100

68

23

85

62

28

20

20

240

190

105

110

68

29

94

75

28

20

25

260

205

115

115

80

36

100

80

35

25

32

300

230

135

150

95

43

120

96

41

30

40

350

260

165

170

115

49

150

111

47

35

50

400

330

200

200

145

61

165

128

70

40

65

490

360

225

225

170

80

180

180

90

50

80

580

380

260

270

195

105

200

200

112

55

1OO

620

430

300

320

235

118

245

245

135

65
