產品名稱：
|

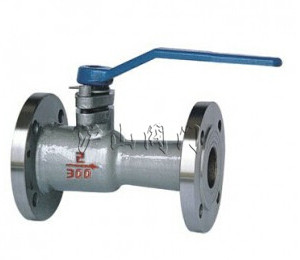

一體式法蘭球閥
|
產品型號：
|
Q41,Q47-16P
|
|
驅動方式：
|
手動，蝸輪，電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
浮動球球閥
|
密封結構：
|
PTFE等
|
|
壓力范圍：
|
1.0~16.0Mpa
|
公稱通徑：
|
DN15-DN200
|
|
常用材質：
|
304、304L、316、316L
|
技術咨詢：
|
021-31007323
|
一、Q41M高溫球閥概述
一體式法蘭球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，“滬山”牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。
二、Q41M高溫球閥結構特點及作用原理
該型氣動閥門中的球體、密封圈采用了特殊的加工工藝和新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。
順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。
三、Q41M高溫球閥性能參數
|
型號
|
公稱壓力
(MPa)
|
強度試驗壓力
(MPa)
|
密封試驗壓
(MPa)
|
適用溫度
(℃)
|
適用介質
|
|
Q41M/F-16C
|
1.6
|
2.4
|
1.8
|
-28～+300 (M/F)
|
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
|
|
Q41M/F-16C
|
2.5
|
3.8
|
2.8
|
-28～+350 (PPL)
|
四、Q41M高溫球閥主要零部件材料
|
序號
|
零部件名稱
|
材料
|
|
1
|
閥體
|
球墨鑄鐵、碳素鋼、鑄不銹鋼
|
|
2
|
密封圈
|
(M/F)高強度耐磨碳結石墨≤300℃ (PPL)對蒞聚苯、溫度≤350℃
|
|
3
|
球
|
不銹鋼
|
|
4
|
填料
|
聚四氟乙烯
|
|
5
|
填料壓蓋
|
QT450－10球墨鑄鐵
|
|
6
|
閥桿
|
碳素鋼、鉻不銹鋼
|
|
7
|
手柄
|
碳鋼
|
五、Q41M高溫球閥主要技術參數
|
型號
|
規格
|
尺寸
|
|
L
|
D
|
D 1
|
D 2
|
z-φd
|
H
|
b
|
|
Q41M/F-16
|
15
|
130
|
95
|
65
|
45
|
4-14
|
85
|
14
|
|
20
|
150
|
105
|
75
|
55
|
4-14
|
95
|
16
|
|
25
|
160
|
115
|
85
|
65
|
4-14
|
103
|
16
|
|
32
|
180
|
135
|
100
|
78
|
4-18
|
105
|
18
|
|
40
|
200
|
145
|
110
|
85
|
4-18
|
120
|
18
|
|
50
|
230
|
160
|
125
|
100
|
4-18
|
195
|
20
|
|
65
|
290
|
180
|
145
|
120
|
4-18
|
195
|
20
|
|
80
|
310
|
195
|
160
|
135
|
8-18
|
215
|
22
|
|
100
|
350
|
215
|
180
|
155
|
8-18
|
253
|
24
|
