產品名稱：
|

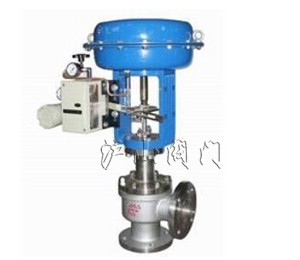

籠式角型調節閥
|
產品型號：
|
HAC
|
|
驅動方式：
|
氣動、電動
|
連接形式：
|
法蘭、焊接
|
|
結構形式：
|
角型
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN25-DN200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、HAC籠式角型調節閥概述
HAC籠式角型調節閥是CV3000系列產品之一。HAC籠式角型調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，設有一個改善套筒周?chē)黧w平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高。HAC籠式角型調節閥動態穩定性好，噪音低，空氣腐蝕小。HAC籠式角型調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。AC籠式角型調節閥符合GB/T4213-92標準。
二、HAC籠式角型調節閥技術參數和性能
閥體:
|
型式
|
角型雙座鑄造球型閥HTS單座調節閥
|
|
公稱通徑
|
40、50、65、80、100、150、200mm
|
|
公稱壓力
|
ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
|
|
連接型式
|
法蘭連接密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法蘭標準
|
JISB2201-1984、ANSIB16.5-1981、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97等。
|
|
焊接連接
|
嵌接焊SW（40~50mm） 對接焊BW（65~200mm）
|
|
材料
|
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、LF4、鈦等。
|
|
上閥蓋
|
常溫型（P）
|
-17~+230℃
|
|
伸長I型（EI）
|
-45~+ -17℃ +230~+566℃
|
|
伸長Ⅱ型（EⅡ）
|
-100～-45℃
|
|
伸長Ⅱ型（EⅢ）
|
-196～-100℃
|
|
注：工作溫度不準超過各種材料的允許范圍。
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織調料、石墨填料
|
三、HAC籠式角型調節閥閥內組件
|
閥芯型式
|
單座柱塞型閥芯
|
|
流量特性
|
高容量流量特性
|
金屬閥座
|
等百分比特性（%C）和線性特性（LC）
|
|
軟閥座
|
等百分比特性（%T）和線性特性（LT）
|
|
高精度流量特性
|
金屬閥座
|
等百分比特性（%CF）和線性特性（LCF）
|
|
軟閥座
|
等百分比特性（%TF）和線性特性（LTF）
|
|
注：關于聚四氟乙烯閥座的工作溫度和壓差，請參考圖3。
|
|
材料
|
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。
|
四、HAC籠式角型調節閥閥執行機構
|
型 式
|
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
20~100、80~240KPa
|
|
供氣壓力
|
140~400KPa（HA型）、400~500KPa（VA6型）
|
|
氣源接口
|
RC1/4”
|
|
環境溫度
|
-30~+70℃
|
閥作用型式:
用正作用或反作用執行機構實現閥的氣-關式或氣-開式。
附件:
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。
性能：
|
泄漏量
|
金屬閥座
|
小于閥額定容量的0.01%，符合ANSI B1.6.104-1976 II級
|
|
軟閥座
|
小于閥額定容量的10-7
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%
|
|
不帶定位器
|
小于全行程的±5%
|
|
注：采用標準的V型聚四氟乙烯填料
|
|
可調范圍
|
50:1
|
四、HAC籠式角型調節閥Cv值和行程
Ⅰ、高容量閥芯（%C、LC、%T、LT）
|
公稱通徑
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
額定Cv值
|
等百分比特性（%V、%T）
|
36
|
60
|
100
|
140
|
220
|
420
|
820
|
|
線性特性（LV、LT）
|
40
|
75
|
110
|
150
|
240
|
435
|
850
|
|
額定行程
|
25
|
38
|
50
|
75
|
Ⅱ、高精度流量特性閥芯（%CF、LCF、%TF、LTF）
|
公稱通徑
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
50
|
85
|
80
|
65
|
80
|
100
|
100
|
125
|
150
|
125
|
150
|
200
|
|
額定Cv值
|
11
|
17
|
24
|
17
|
24
|
44
|
24
|
44
|
68
|
44
|
68
|
99
|
68
|
99
|
175
|
175
|
275
|
360
|
275
|
360
|
650
|
|
等百分比線性
|
金屬閥座
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
|
軟閥座
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
額定行程
|
25
|
38
|
50
|
75
|
