產品名稱：
|

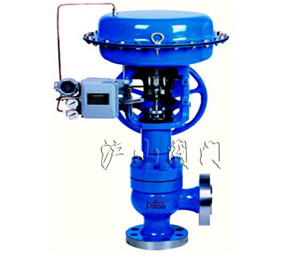

高壓籠式角型調節閥
|
產品型號：
|
HPAC
|
|
驅動方式：
|
氣動、電動
|
連接形式：
|
法蘭、焊接
|
|
結構形式：
|
角型
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN25-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、HPAC高壓籠式角型調節閥技術參數和性能指標
公稱壓力 ANSI 125、150、300、600
JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式 法蘭連接：FF、RF、RJ、LG
法蘭標準︰JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
材 料 ZG25 ZG1Cr18Ni9Ti ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 閥 蓋 常溫型(P)︰-17～+230℃ 伸長Ⅰ型(EⅠ)︰-45～-17℃ +230～+566℃
伸長Ⅱ型(EⅡ)︰整體式(E2I)-100～-45℃ 焊接式(E2W)-196～-100℃
注︰高壓籠式角型調節閥工作溫度不準超過各種材料的允許范圍
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料
閥內組件
閥芯型式 先導式閥芯
材 料 17-4PH、0Cr17Ni12Mo2和堆焊司太萊合金
二、HPAC高壓籠式角型調節閥執行機構
型 式 HA多彈簧薄膜執行機構
膜片材料 丁睛橡膠夾尼龍布
彈簧范圍 0.02～0.10MPa、0.08～0.24MPa
供氣壓力 0.14、0.16、0.28、0.35MPa
氣源接口 Rc 1 4
環境溫度 -30～+70℃
閥作用型式 氣—關式或氣—開式
附 件 定位器、手輪機構、氣動閥位傳送器等
二、HPAC高壓籠式角型調節閥執行性能
泄 漏 量 符合標準ANSI B16.104Ⅳ級，小于額定Cv的0.01℅
回 差 3℅(不帶定位器)、1℅(帶定位器)
基本誤差 ±5℅(不帶定位器)、±1℅(帶定位器)
注︰采用標準的V型聚四氟乙烯填料時
可調范圍 50︰1
