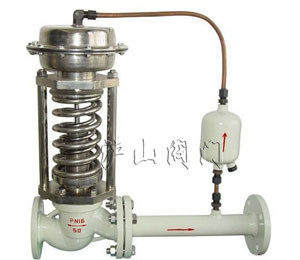

產品名稱：	ZZY型自力式壓力調節閥	產品型號：	ZZY型
驅動方式：	自力式	連接形式：	焊接、法蘭
結構形式：	單座、雙座、套筒	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN20-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、ZZY型自力式壓力調節閥介紹

    ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構：ZZC、ZZV自力式差（微）壓調節閥執行機構有薄膜式、活塞式二種：作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、IV級和VI能三檔；流量特性為快開；壓力分段調節從15~250MPa。可按需要組合滿足用戶工況要求。



二、ZZY型自力式壓力調節閥主要技術參數和性能指標


公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數（KV）		7	11	20	30	48	75	120	190	300	480	760	1100	1750
額定行程		8		10		14	20		25	40		50	60	70
公稱壓力（MPa）		1.6 4.0 6.4
壓力調節范圍（Mpa）		15~50 40~80 60~140 120~220 160~220 200~260240~300 280~350 330~400 380~450 480~560 540~620600~700 680~800 780~900 880~1000 950~1500 1000~2500
流量特性		快開
調節精度%		±5
使用溫度（℃）		≤350
1、允許泄漏量	硬密封（1/h）	單座：≤10-4閥額定容量（IV）級；雙座、套筒：≤5×10-4閥額定容量（II級）
	軟密封（1/h）	0.15		0.30	0.45		0.60	0.90	1.7	4.0	6.75	11.10	16.0
2、減壓比	大	10
	小	1.25

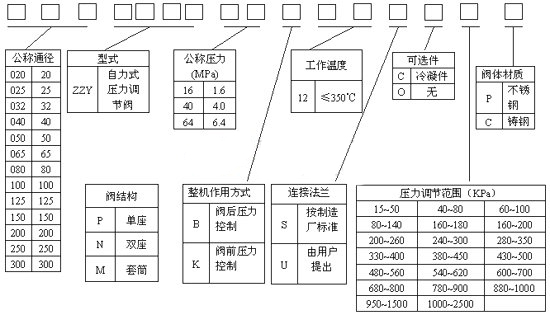

三、ZZY自動式壓力調節閥型號ZZY




四、ZZY型自力式壓力調節閥外形尺寸與重量


公稱通徑（DN）			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸（B）			383		512		603	862		1023	1380		1800	2000	2200
法蘭端面距（L）			150	160	180	200	230	290	310	350	400	480	600	730	850
壓 力 調 節 范 圍 （ Kpa ）	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
重量（Kg）			26		37		42	72	90	114	130	144	180	200	250
導壓管接頭螺紋			M1.6×1.5
