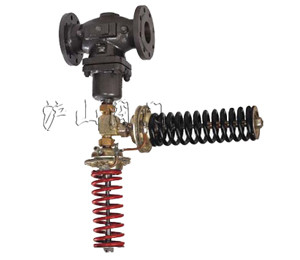

產品名稱：	自力式壓力、差壓組合閥	產品型號：	V230D01D03、V231D01D03
驅動方式：	自力式	連接形式：	焊接、法蘭
結構形式：	單座、雙座、套筒	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN15-DN150
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、自力式壓力、差壓組合閥（壓力、差壓上升閥關）介紹

      自力式壓力、差壓組合閥主要應用于工藝過程控制中的壓力和差壓調節，可用于高300℃的非腐蝕性的液體、氣體和蒸汽等介質，自力式流量、溫度組合閥按優先動作原理工作，不能同時控制兩個參數。

型號： V230D01D03（硬密封）    V231D01D03（軟密封）

二、自力式壓力、差壓組合閥控制閥主要技術參數

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150
額定流量系數 Kvs	4	6.3	8	16	20	32	50	80	125	160	280
噪音衡量系數 Z值	0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3
公稱壓力（MPa）	1.6；4.0
高工作溫度（℃）	液體≤140；氣體≤80
	硬密封	配隔離罐≤200							配隔離罐加長件≤300
		配隔離罐和散熱片≤300
壓力平衡元件	波紋管								滾動膜片
法蘭標準	ANSI JIS DIN GB JB(特殊可按用戶提供)
閥體材質	鑄鐵；鑄鋼；鑄不銹鋼
閥芯材質	不銹鋼，軟密封為不銹鋼鑲嵌橡膠圈
高工作壓力	公稱壓力（注意△Pmx及工作壓力與工作溫度的關系）

三、自力式壓力、差壓組合閥執行器主要技術參數

有效面積（cm2）	32※	80※	250	630
壓力設定范圍（MPa）	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
	0.3～1.2	0.05～0.3	0.01～0.07
允許上下膜室之間大壓差（MPa）	3.0	0.25	0.4	0.15
材質	膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管10×1；卡套式接頭R1/4″

注：※DN150不能滿足該設定值

四、自力式壓力、差壓組合閥性能指標

控制精度		±8％
允許泄漏量 （在規定試驗條件下）	硬密封	4×10-4閥額定容量
	軟密封	DN15～50	DN65～125	DN150
		10氣泡/min	20氣泡/min	40氣泡/min

五、自力式壓力、差壓組合閥允許壓差

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150
大允許壓差 △P(MPa)	PN16	1.6								1.5		1.2
	PN40	2.0
