設計與制造：GB12239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78

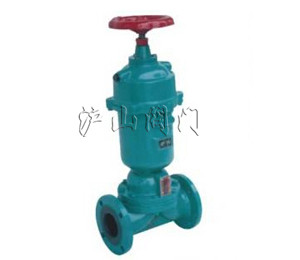

二、G6K41F(無襯里)、G6K41Fs(襯氟塑料)氣動隔膜閥(常開型)用途：
本閥用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里和隔膜材料）
壓力等級：0.6、1.0、1.6
三、G6K41F(無襯里)、G6K41Fs(襯氟塑料)氣動隔膜閥(常開型)測試：
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN
閥體：PN×1.5
密封：PN×1.1材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼襯里：不襯里、氟塑料
隔膜：氟塑料
閥瓣：鑄鐵、碳鋼
氣缸：球墨鑄鐵
活塞：碳鋼
閥桿：碳鋼
手輪：鑄鐵

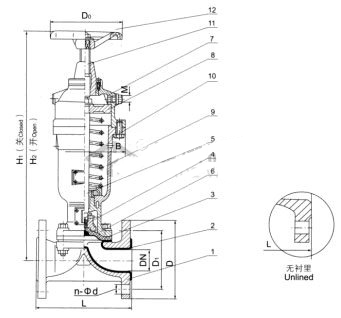

部件列表：
1、 閥體
2、閥體襯里
3、隔膜
4、閥瓣
5、下閥桿
6、閥蓋
7、氣缸
8、活塞
9、彈簧
10、氣缸蓋
11、上閥桿
12、手輪
|
DN
|
公稱壓力
|
工作壓力
|
L
|
D
|
D1
|
n-Фd
|
f
|
H1
|
H2
|
D0
|
B
|
氣源
壓力
|
氣源接頭
|
耗氣量
|
重量
|
|
15
|
0.6
|
1.0
|
125
|
95
|
65
|
4-14
|
2
|
|
|
|
|
|
|
|
|
|
20
|
139
|
105
|
75
|
4-14
|
2
|
|
|
|
|
|
|
|
|
|
25
|
145
|
115
|
85
|
4-14
|
2
|
306
|
320
|
120
|
94
|
0.4
|
10×1
|
2.395×102
|
7.5
|
|
32
|
160
|
145
|
100
|
418
|
2
|
|
|
140
|
120
|
0.4
|
12×1.25
|
6.082×102
|
14.5
|
|
40
|
180
|
150
|
110
|
4-18
|
3
|
415
|
435
|
140
|
120
|
0.4
|
12×1.25
|
6.082×102
|
16
|
|
50
|
210
|
165
|
125
|
4-18
|
3
|
463
|
488
|
160
|
185
|
0.4
|
12×1.25
|
1.235×102
|
24.5
|
|
65
|
0.6
|
250
|
185
|
145
|
4-18
|
3
|
|
|
160
|
|
0.5
|
16×1.5
|
|
30
|
|
80
|
300
|
200
|
160
|
4-18
|
3
|
627
|
687
|
200
|
245
|
0.5
|
16×1.5
|
3.725×103
|
51.5
|
|
100
|
350
|
220
|
180
|
8-18
|
3
|
719
|
769
|
240
|
330
|
0.5
|
16×1.5
|
9.458×103
|
86.5
|
|
125
|
400
|
250
|
210
|
8-18
|
3
|
804
|
872
|
320
|
380
|
0.5
|
20×1.5
|
1.409×104
|
133
|
|
150
|
460
|
285
|
240
|
8-22
|
3
|
920
|
1000
|
320
|
470
|
0.5
|
20×1.5
|
2.868×104
|
196.5
|
|
200
|
570
|
340
|
295
|
8-22
|
4
|
1145
|
1265
|
400
|
470
|
0.5
|
20×1.5
|
4.619×104
|
279.5
|
|
250
|
0.4
|
680
|
395
|
350
|
12-22
|
4
|
|
|
|
|
|
|
|
|
