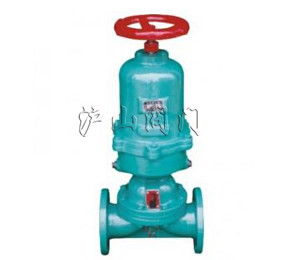

產品名稱：	氣動隔膜閥(常閉型)	產品型號：	G6B41F(無襯里)、G6B41Fs(襯氟塑料)
驅動方式：	氣動	連接形式：	法蘭
結構形式：	直通式	密封材料：	氟塑料
壓力范圍：	0.6～1.0MPa	公稱通徑：	DN15-DN250
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、G6B41F(無襯里)、G6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)介紹

設計與制造：GB12239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78

二、G6B41F(無襯里)、G6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)用途：

本閥用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里和隔膜材料）
壓力等級：0.6、1.0、1.6

三、G6B41F(無襯里)、G6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)測試：

襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
材料： 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料
隔膜：氟塑料
閥瓣：鑄鐵、碳鋼
氣缸：球墨鑄鐵
活塞：碳鋼
閥桿：碳鋼
手輪：鑄鐵
部件列表：1、 閥體2、閥體襯里3、隔膜4、閥瓣5、下閥桿6、閥蓋7、氣缸8、活塞9、彈簧10、氣缸蓋11、上閥桿12、手輪

DN	公稱壓力	工作壓力	L	D	D1	n-Фd	f	H1	H2	D0	B	氣源  壓力	氣源接頭	耗氣量	重量
15	0.6	1.0	125	95	65	4-14	2
20			139	105	75	4-14	2
25			145	115	85	4-14	2	296	310	120	94	0.4	10×1	2.395×102	8
32			160	145	100	418	2	398	416	140	120	0.4	12×1.25	6.082×102	15
40			180	150	110	4-18	3	406	426	140	120	0.4	12×1.25	6.082×102	17.5
50			210	165	125	4-18	3	464	489	160	185	0.4	12×1.25	1.235×103	26
65		0.6	250	185	145	4-18	3			160		0.5			32
80			300	200	160	4-18	3	645	685	200	245	0.5	16×1.5	3.725×103	56.5
100			350	220	180	8-18	3	710	760	240	330	0.5	16×1.5	9.458×103	94.5
125			400	250	210	8-18	3	832	900	320	380	0.5	20×1.5	1.109×104	170
150			460	285	240	8-22	3	933	1013	320	470	0.5	20×1.5	2.868×104	229
200			570	340	295	8-22	4	1275	1395	400	470	0.5	20×1.5	4.619×104	387
250		0.4	680	395	350	12-22	4
