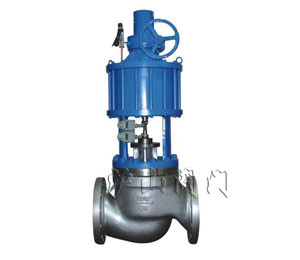

ZSPQ-25P氧氣切斷閥


ZSPQ-25P氧氣切斷閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程


  產品名稱 ZSPQ-25P氧氣切斷閥   產品型號 ZSPQ-25P
  驅動方式 氣動   連接形式 法蘭
  適用介質 水蒸汽油品類液體   密封材料 耐油橡膠
  壓力范圍 2.5MPa   公稱通徑 DN15-DN200
  常用材質 不銹鋼   技術咨詢 021-31007323


一、氧氣切斷閥--用途和性能規范

1.用途:ZSPQ-25P氧氣切斷閥是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。

2.性能規范:

規格

(DN)

公稱壓力

(Mpa)

密封試驗壓力

(Mpa)

閥體強度試驗壓力

(Mpa)

工作溫度

()

適用介質

閥瓣開啟高度

(mm)

15

2.5

2.75

3.75

-40200

-40425

按訂貨技術要求



蒸汽

油品

氣體



15

20

2.5

2.75

3.75

18

25

2.5

2.75

3.75

18

32

2.5

2.75

3.75

22

40

2.5

2.75

3.75

27

50

2.5

2.75

3.75

30

注:≥DN50的技術參數同上,開啟高度按閥門公稱口徑的百分之¼±%5計算

二、氧氣切斷閥--作用原理及結構說明

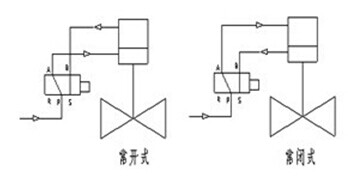

當控制器按事先編好的程序對某個電磁換向閥輸出一個電信號,該電磁換向閥動作,使帶壓儀表氣過電磁換向閥的切換進入氣動執行機構的氣缸上腔或下腔,推動活塞運動使閥們開啟或關閉。閥門的工作流向應是高進低出(如圖所示)。

三、氧氣切斷閥--主要外型和連接尺寸(參照構圖)

1. 連接尺寸 (mm)

DN

L

D

D1

D2

b

z-Ф

15

130

95

65

45

14

4-Ф14

20

150

105

75

55

14

4-Ф14

25

160

115

85

65

14

4-Ф14

32

180

135

100

75

16

4-Ф18

40

200

145

110

85

16

4-Ф18

50

230

160

125

100

16

4-Ф18

65

290

180

145

120

16

8-Ф18

80

310

195

160

135

20

8-Ф18

100

350

215

180

155

20

8-Ф23

125

400

245

210

185

22

8-Ф25

150

480

280

240

210

24

8-Ф25

200

600

335

295

265

26

12-Ф25

 2.主要零件材料:

1

閥體

304

3

閥桿

304

5

填料

F4

2

閥瓣

304

4

上蓋

304

6

氣缸

WCB/QT450
