產品名稱：
|

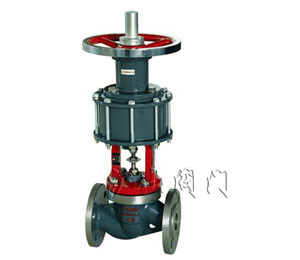

ZQGP氣動快速切斷閥
|
產品型號：
|
ZQGP
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
適用介質：
|
水蒸汽油品類液體
|
密封材料：
|
耐油橡膠
|
|
壓力范圍：
|
1.6-6.4MPa
|
公稱通徑：
|
DN20-DN200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZQGP氣動快速切斷閥--概述：
ZQGP氣動快速切斷閥由國內首次推出的氣動多彈簧活塞執行機構和低流阻、雙重密封結構的切斷閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構使本產品成為一類快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。
本產品性能優良、規格齊全，形體小、重量輕等優點，它能滿足化工、石油、冶金和其它工業部門生產過程中自動快速排放和緊急切斷的操作要求，適用于生產過程中和設備的安全保護系統，也適用于一般的兩位控制和開關操作場合。
二、ZQGP氣動快速切斷閥--主要零件材料：
|
材料代號
|
C（WCB）
|
P（304）
|
R（316）
|
|
主要
零件
|
閥體、閥蓋
|
WCB（ZG230-450）
|
ZG1Cr18Ni9Ti（304）
|
ZG1Cr18Ni12Mo2Ti（316）
|
|
閥芯、閥座
|
1Cr18Ni9Ti（304）或司鈦萊合金堆焊
|
1Cr18Ni9Ti（304）或司鈦萊合金堆焊
|
1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯（F4）、柔性石墨、
|
|
墊片
|
增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片
|
|
O型密封圈
|
耐油橡膠
|
|
彈簧
|
60Si2Mn
|
|
推桿
|
2Cr13
|
|
手輪
|
HT200
|
|
適用工況
|
適用介質
|
水蒸汽油品類氣液體
|
硝酸堿類腐蝕性氣液體
|
醋酸類等腐蝕性氣液體
|
|
適用溫度
|
硬密封：-30～+450℃ 軟密封：-30～+180℃
|
三、ZQGP氣動快速切斷閥--主要技術參數：
|
公稱通徑 mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數 Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
|
公稱壓力 MPa
|
1.6 ； 4.0 ； 6.4
|
|
行 程 mm
|
10
|
16
|
25
|
30
|
40
|
60
|
|
流量特性
|
快 開
|
|
執行器型號
|
ZSPA/B-1、ZSNA/B-1
|
ZSPA/B-2、ZSNA/B-2
|
ZSPA/B-3、ZSNA/B-3
|
|
作用形式
|
單作用型/雙作用型
|
|
氣源壓力MPa
|
0.4-0.7
|
|
泄漏量
|
軟密封:O泄漏；硬密封：10-5×閥的額定容量
|
|
切斷時間S
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
配用附件：電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構
四、ZQGP氣動快速切斷閥--外形尺寸：
|
DN(mm)
|
H(mm)
|
Hg(mm)
|
ФA(mm)
|
ФD(mm)
|
L(mm)
|
|
PN1.6
|
PN6.4
|
PN1.6
|
PN6.4
|
|
25
|
410
|
580
|
196
|
115
|
135
|
184
|
210
|
|
40
|
514
|
684
|
266
|
150
|
165
|
222
|
251
|
|
50
|
520
|
690
|
266
|
165
|
175
|
254
|
286
|
|
65
|
694
|
904
|
348
|
185
|
200
|
276
|
311
|
|
80
|
696
|
906
|
348
|
200
|
210
|
298
|
337
|
|
100
|
709
|
919
|
348
|
220
|
250
|
352
|
394
|
|
150
|
1186
|
1146
|
486
|
285
|
340
|
451
|
508
|
|
200
|
1208
|
1468
|
486
|
340
|
405
|
600
|
650
|
