Z

執行機構

H

結構形式

-公稱壓力

閥體材質

公稱通徑

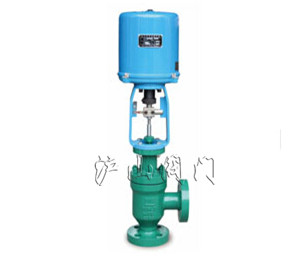

Z系列電動調節閥

R:電動3810L執行機構
D:電動PSL執行機構

直行程

J:標準型角式單座調節閥
JF:軟密封角式單座調節閥
JM:標準型角式套筒調節閥
JT:兩級籠式套筒角式調節閥
JG:帶散熱型角式調節閥
JV:波紋管型角式調節閥
JD:低溫型角式調節閥

PN16=16
CL150LB=150LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質

DN25= DN252
NPS1〞= NPS 1〞

如：Z型電動角式單座調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHJ-16C DN50

流量特性

直線、等百分比、快開

可調范圍

50:1 (CV<6.3 30:1)

額定CV值

等百分比CV1.6~630 ，直線CV1.8~690

允許泄漏量

硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級）
泄漏量標準:GB/T 4213

性能指標

氣動

電動

基本誤差%

±1.5

±1.0

回差%

≤1.5

≤1.0

死區%

≤0.6

≤1.0

始終點偏差%

±2.5

±2.5

額定行程偏差%

≤2.5

≤2.5

閥座直徑

10

12

15

20

25

32

40

50

65

80

100

125

150

200

額定流量系數Cv

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

直線

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

公稱通徑

行程

可選流量系數Cv（★標準型 ●推薦 ○定制）

DN20

16mm

●

●

●

★

DN25

●

●

●

●

★

DN32

25 mm

○

○

○

○

○

★

DN40

○

○

○

○

●

★

DN50

○

○

○

●

●

★

DN65

40mm

○

○

○

★

DN80

○

○

○

●

★

DN100

○

○

○

●

●

★

DN125

60mm

○

○

○

★

DN150

○

○

●

★

DN200

○

○

●

●

★

電動執行機構

金屬密封大允許壓差（MPa）

型號

推力（N）

3810L-08

800

6.4

5.5

3.5

2.38

1.52

3810L-20

2000

6.4

6.4

6.4

4.77

3.05

1.86

1.19

0.76

3810L-30

3000

2.79

1.79

1.14

3810L-50

5000

4.66

2.98

1.91

1.13

0.6

0.47

3810L-65

6500

1.35

0.8

0.57

0.39

0.26

0.16

3810L-99

10000

0.61

0.42

0.20

3810L-160

16000

0.97

0.67

0.35
