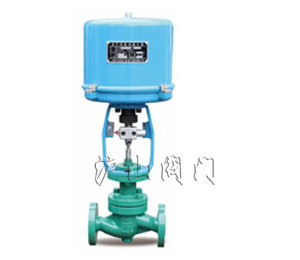

產品名稱：	ZRHW小流量調節閥	產品型號：	ZRHW
驅動方式：	電動	連接形式：	法蘭
結構形式：	單座	密封材料：	金屬夾石墨密封墊
壓力范圍：	1.6～10.0MPa	公稱通徑：	DN15-DN25
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323



一、ZRHW小流量調節閥介紹

ZRHW小流量調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。更小的流量系數選擇增加了該閥的使用可選擇多彈簧氣動薄膜機構或電動執行機構等。



二、ZRHW小流量調節閥標準規格

閥體型式：直通鑄造球型閥體
閥芯型式：非平衡式單座柱塞閥芯
公稱通徑：DN15、20、25 NPS 1/2〞~ 1〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：電動：3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆



三、ZRHW小流量調節閥型號編制

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列氣動調節閥	J:氣動薄膜執行機構  R:電動3810L執行機構  D:電動PSL執行機構	H直行程	W:標準型微小流量調節閥  WG:帶散熱型微小流量調節閥  WV:波紋管型微小流量調節閥  WD:低溫型微小流量調節閥	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質	DN25= DN25 NPS1〞=NPS1〞
如：Z型電動小流量調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHW-16C DN50

四、ZRHW小流量調節閥性能

流量特性	直線、等百分比、快開
可調范圍	30:1
額定CV值	CV 0.01~1.0
允許泄漏量	硬密封:IV級（0.01% 閥額定容量） 泄漏量標準:GB/T 4213

五、ZRHW小流量調節閥選用參數表

額定流量系數Cv	等百分比					0.25	0.1	0.4	0.63	1.0
	直線	0.01	0.04	0.1	0.16	0.25	0.1	0.4	0.63	1.0
公稱通徑	行程	可選流量系數Cv（★符合IEC ●推薦）
DN15	16mm	●	●	●	●	●	●	★	★	★
DN20		●	●	●	●	●	●	★	★	★
DN25		●	●	●	●	●	●	★	★	★
電動執行機構		3810L-08
