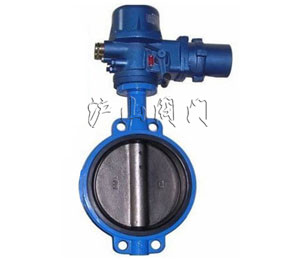

D971J/Fs電動對夾襯膠蝶閥


D971J/Fs電動對夾襯膠蝶閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 電動對夾襯膠蝶閥   產品型號 D971J/Fs
  驅動方式 電動   連接形式 對夾
  結構形式 直通式   密封結構 軟密封
  壓力范圍 1.0~1.6MPa   公稱通徑 DN50-DN800
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



D971J/Fs電動襯膠對夾式蝶閥介紹

設計與制造:GB12238
結構長度:GB12221(20系列)
法蘭連接尺寸:GB4216

 電動襯膠對夾式蝶閥結構圖

部件列表:1、閥體 2、閥座 3、蝶板 4、閥桿 5、氣動裝置

一、D971J/Fs電動對夾襯膠蝶閥用途



密封圈材料代號

適用溫度

適用介質

NR

85℃

水、空氣、酸堿類

CR

85℃

水、煤氣、酸堿類

NBR

100℃

水、油品

CPDM

120℃

水、蒸汽、一般酸堿類

FKM

150℃

水、蒸汽、強酸堿類



二、D971J/Fs電動對夾襯膠蝶閥材料



閥體

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

蝶板

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料

閥桿

碳鋼鍍鎳磷、不銹鋼

閥座密封圈

天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

氣動裝置

組合件



壓力等級:PN(MPa) 1.0 1.6

三、D971J/Fs電動對夾襯膠蝶閥測試

襯里層:電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1

四、D971J/Fs電動對夾襯膠蝶閥主要尺寸參數



公稱通徑DN

公稱壓力MPa

工作壓力MPa

L
mm

D
mm

D1
m
m

n-Φd

H1
m
m

H2
m
m

氣動裝置

質量

型號

A
mm

B
mm

H3
m
m

Do
mm

40

1.0

1.0

33

150

110

4-18

55

100

QB1-5-1

418

308

249



22

50

43

165

125

4-18

64

120

QB1-5-1

418

308

249



24

65

46

185

145

4-18

80

120

QB1-5-1

418

308

249



26

80

46

200

160

8-18

112

130

QB1-10-1

418

308

249



27

100

52

20

180

8-18

90

145

QB1-15-1

418

308

249



28

125

56

250

210

8-18

112

160

QB1-20-1

418

308

249



33

150

56

285

240

8-22

135

175

QB1-20-1

418

308

249



34

200

60

340

295

8-22

160

210

QB2-40-1

418

308

339



57

250

68

395

350

12-22

206

235

QB2-60-1

418

308

339



72

300

78

445

400

12-22

232

273

QB3-90-1

585

275

340

305

1142

350

78

505

465

1-22

263

310

QB3-120-1

585

275

340

305

125.5

400

102

565

515

16-26

295

340

QB3-200-1

585

275

340

305

170.5

450

114

615

565

20-26

327

370

QB3-250-1

585

275

340

305

200

500

127

670

620

20-26

358

399

QB4-400-0.5

729

355

372

457

238

550

140

730

675

20-30

384

430

QB4-400-0.5

729

355

372

457

271

600

156

780

725

20-320

474

460

QB4-500-0.5

729

355

372

457

339

700

165

895

840

24-30

486

610

QB5-800.-0.25

910

395

429

457

515

800

190

1015

950

247-33

591

672

QB5-1200-0.25

910

395

429

457

655

900

203

1115

1050

28-33

640

735

QC1500-0.4

783

448

585

400

920

1000

216

1230

1600

28-36

721

800

HQ2500-0.25

783

448

650

400

1100
