| 問：截止閥型號編制方法
答：截止閥型號編制方法：
截止閥附加代號：W波紋管、D低溫、B保溫;
1)截止閥類別代號：J表示截止閥;
2)截止閥傳動方式：手動無代號、5傘齒輪、6氣動、9電動;
3)截止閥連接方式：4法蘭連接、6焊接;
4)截止閥結構形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8針型;
5)截止閥密封材質：F氟橡膠、H不銹鋼、N尼龍塑料、Y硬質合金、M蒙乃爾合金、W閥體直接加工;
6)截止閥公稱壓力：16表示壓力1.6mpa十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K;
7)截止閥閥體材料：A鈦合金、C碳鋼、I鉻鉬鋼、P不銹鋼304、R不銹鋼316;
如：WJ41H-16C波紋管截止閥，W波紋管、J截止閥、4法蘭、1直通式、H不銹鋼、16壓力十六公斤、C碳鋼。
常見的截止閥型號：
美日標截止閥：J41H-10K、J41W-150LB;
波紋管截止閥：WJ41H、WJ41W;
不銹鋼截止閥：J41F、J41W、J41Y;
低溫截止閥：DJ41H、DJ41Y、DJ41F;
電動截止閥：J941F、J941H;
焊接截止閥：J61Y、J61W、J961Y、J961W;
角式截止閥：J44H、J44W、J47H、J47W;
襯氟截止閥：J41F46;
氣動截止閥：J641F、J641H、J641W;
傘齒輪截止閥：J541H、J541W;
保溫截止閥：BJ41F、BJ41H。

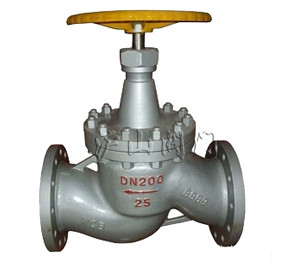

截止閥簡要說明：
截止閥(stop valve,Globe Valve)的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿閥座的中心線作直線運動。閥桿的運動形式，(通用名稱：暗桿)，也有升降旋轉桿式，(通用名稱：明桿)截止閥是指關閉件(閥瓣)沿閥座中心線移動的閥門。 根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非�？煽康那袛喙δ�，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。
