產品名稱：	襯氟塑料截止閥	產品型號：	J41Fs
驅動方式：	手動	連接形式：	對夾、法蘭
結構形式：	直通式	密封材料：	氟塑料
壓力范圍：	0.6～1.6MPa	公稱通徑：	DN15-DN350
常用材質：	碳鋼、不銹鋼、鑄鐵	技術咨詢：	021-31007323

J41Fs襯氟塑料截止閥介紹

設計與制造：GB12235
結構長度：GB12221（1系列）
法蘭連接尺寸：GB4216

一、J41Fs襯氟塑料截止閥用途

J41Fs襯氟塑料截止閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，襯膠截止閥適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6

二、J41Fs襯氟塑料截止閥測試

襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

三、J41Fs襯氟塑料截止閥材料

閥體：鑄鐵、碳鋼 不銹鋼 閥蓋：鑄鐵、碳鋼 不銹鋼 襯里：氟塑料
閥瓣：碳鋼 、不銹鋼，完全包覆氟塑料 閥桿：碳鋼、不銹鋼，部分包覆氟塑料 手輪：鑄鐵、碳鋼

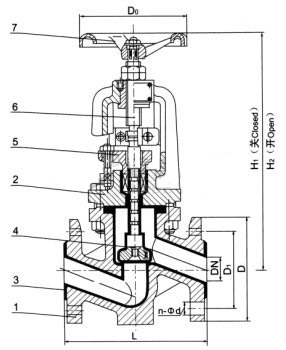

四、J41Fs襯氟塑料截止閥部件列表

1、閥體、2、閥蓋3、閥體4、閥瓣5、壓蓋子6、閥桿7、手柄

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd	H1	H2	D0	質量
15	1.6   1.0	1.6	130	95	65	4-14	225	240	100	4
20			150	105	75	4-14	230	250	100	6
25			160	115	85	4-14	264	288	120	8
32			180	140	100	4-18	272	296	120	10.5
40			200	150	110	4-18	300	325	140	16.5
50			230	165	125	4-18	321	346	140	18
65			290	185	145	4-18	366	396	160	26
80			310	200	160	6/2-18	400	438	200	36.5
100			350	220	180	6/2-18	476	517	280	58
125		1.0	400	250	210	6/2-18	530	560	280	64
150			480	285	240	6/2-22	650	605	320	85
200			495	340	295	6/2-22	650	770	360	155
250		0.6	622	395	350	8/4-22	690	810	400	243
300			698	445	400	8/4-22	730	845	400	295
350			787	505	460	12/4-22
