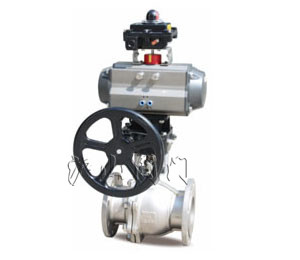

ZQO氣動O型切斷球閥


ZQO氣動O型切斷球閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱

氣動O型切斷球閥

  產品型號

ZQO

  驅動方式

氣動

  連接形式

法蘭

  結構形式

O型

  密封材料

金屬夾石墨密封

  壓力范圍

1.6~4.0MPa

  公稱通徑

DN15-DN300

  常用材質

碳鋼、不銹鋼

  技術咨詢

021-31007323



一、ZQO切斷球閥概述

ZQO型切斷球閥由執行機構和氣動球閥本體組成,O型球閥具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。特別是電動球閥具有可靠的密封性能,作為管道內介質的切斷使用,廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

二、ZQO切斷球閥標準規格

閥體型式:直通鑄造閥
閥芯型式:O型截球體
公稱通徑:DN15 ~300 NPS 1/2〞~12〞
公稱壓力:PN16 ~40 CLASS 150LB ~300LB
連接方式:
電動法蘭球閥 FF、RF、RTJ、等.
對夾式
閥蓋形式:一體式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 墊:金屬夾石墨密封
執行機構:氣動:活塞式執行機構、氣動薄膜執行機構
電動:DTR系列 、 3810L系列
表面涂漆:綠色 丙稀酸聚胺酯磁漆

三、ZQO切斷球閥型號編制

Z

執行機構

Q

結構形式

-公稱壓力

閥體材質

公稱通徑

Z系列切斷閥

S:氣動活塞執行機構
J:氣動薄膜執行機構
A:電動DTR執行機構
R:電動3810R執行機構

Q
切斷閥

O:標準型軟密封切斷球閥
OH:硬密封切斷球閥

PN16=16
CL150LB=CL150

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質

DN50=DN50
NPS2〞=NPS2〞

如:氣動活塞式切斷球閥,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為:ZSQO-16C DN50

四、ZQO切斷球閥性能

流量特性

快開(ON-OFF)

額定CV值

全腔型CV 21~7359

行程

全開 90°

允許泄漏量

軟密封:0泄漏

五、ZQO切斷球閥選用參數表

公稱通徑DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數Cv

21

38

72

112

170

273

384

512

940

1452

2222

3589

5128

7359

配套氣動執行器 閥座PTFE

雙作用ATD-

50

63

75

88

100



125

145

180

240

265

單作用ATS-

63

75

88

100

115

125

145

160

200

240

265

330

配套電動執行器 閥座PTFE

電動執行器3410R-

05

10

20

50

60

100
