產品名稱：
|

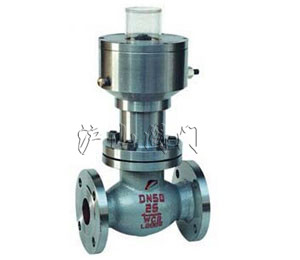

Q42F1氣動緊急切斷閥
|
產品型號：
|
Q71F-16P
|
|
驅動方式：
|
手動、氣動、電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
浮動球球閥
|
密封結構：
|
聚四氟乙烯等
|
|
壓力范圍：
|
2.5～4.0MPa
|
公稱通徑：
|
DN15-DN65
|
|
常用材質：
|
WCB、304、316
|
技術咨詢：
|
021-31007323
|
一、Q42F1氣動緊急切斷閥簡介：
氣動緊急切斷閥是一種安全保護閥。安裝在液化石油氣儲罐站液相與氣相管路上，與空壓機(或儲氣罐)配套使用， 以便在管道發生大量泄漏時，氣源泄壓或高溫使易熔塞合金熔化，閥門自動關閉止漏，起安全保護作用。此閥也可做為氣動截止閥使用。可實現遠距離控制，關閉迅速，開啟靈活。是替代進口的理想選擇。
二、Q42F1氣動緊急切斷閥結構說明：
1. 在無氣壓情況下，閥瓣處于常閉狀態，當氣泵把壓力氣輸入本閥氣缸時，閥瓣開啟，當需要關閉閥門或遇有緊急情況時，將壓力泄掉即自動關閉。
2. 本閥是由柱塞固定在閥座上，當缸即閥瓣，當壓力氣通過閥座注入氣缸時，閥瓣即離開閥座，當壓力泄掉，閥瓣由于彈簧力的作用，迅速關閉。
3. 閥門工作介質的流動方向，閥座端為出口，無閥座端即為進口和氣壓力方向相反。
三、Q42F1氣動緊急切斷閥工作原理：
氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部組成，中間由支架邊接而成。根據調節機構的形式，氣動活塞式切斷閥可分為直通單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。
Q42F1型氣動活塞式套筒切斷閥采用平衡式閥芯，可提高切斷壓差。
二位三通切斷閥采用四通式閥體，有三個流道口，特別適用于對兩條流路的切換。
四、Q42F1氣動緊急切斷閥性能規范：
|
公稱壓力PN
|
2.5、4.0MPa
|
氣缸工作壓力
|
≤4.0MPa
|
|
適用溫度T
|
-40-+80℃
|
氣缸使用介質
|
氫氣、空氣
|
|
工作介質
|
液化氣、天然氣
|
熔閉溫度
|
70℃-±5℃
|
|
閉止時間
|
≤10秒
|
氣缸開啟介質
|
≥0.4MPa
|
五、Q42F1氣動緊急切斷閥主要外形尺寸：
|
PN
|
DN
|
L
|
H
|
H1
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
|
2.5MPa
4.0MPa
|
25
|
160
|
260
|
230
|
115
|
85
|
65
|
16
|
2
|
4-14
|
|
32
|
180
|
270
|
240
|
135
|
100
|
78
|
18
|
2
|
4-18
|
|
40
|
200
|
280
|
250
|
145
|
110
|
85
|
18
|
3
|
4-18
|
|
50
|
230
|
300
|
270
|
160
|
125
|
100
|
20
|
3
|
4-18
|
|
80
|
310
|
360
|
320
|
195
|
160
|
135
|
22
|
3
|
8-18
|
|
100
|
350
|
400
|
360
|
230
|
190
|
160
|
24
|
3
|
8-23
|
|
150
|
480
|
510
|
510
|
300
|
250
|
218
|
30
|
3
|
8-25
|
|
200
|
600
|
610
|
550
|
360
|
310
|
278
|
30
|
4
|
12-25
|
