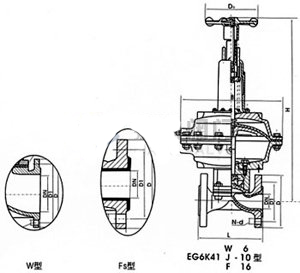

W型 JFS型 EG6K41W、J、F-6、10、16型
設計與制造按：GB12239或BS5156
結構長度按：GB12221或BS5156
法蘭連接尺寸按：GB4216.4或BS4504
試驗與檢驗按：GB/T13927或BS5156
一、氣動襯膠襯氟塑料隔膜閥(常開式)性能規范：
|
型號
|
公稱壓力
PN（Mpa）
|
試驗壓力PS（Mpa）
|
適用介質
|
工作溫度（℃）
|
|
|
|
|
EG6B41WJFS-6
|
0．6
|
0．9
|
0．66
|
W．非腐蝕性流體
J·一般腐蝕性流體
FS。強酸堿及各種有機溶劑
（溶融堿金屬元素氧除外）
|
≤100
≤85
≤150
|
|
EG6B41WJFS-10
|
1．0
|
1．5
|
1．1
|
|
EG6B41WJFS-16
|
1．6
|
2．4
|
1．76
|
二、氣動襯膠襯氟塑料隔膜閥(常開式)外形連接尺寸及重量：
|
型號
|
公稱通徑
DN（mm）
|
尺寸
|
氣動裝置
|
質量
（㎏）
|
|
L
|
f
|
D1
|
D
|
D0
|
n-d
|
H
|
B
|
代號
ES
|
耗氣量（cm3）
|
氣源壓力（MPa）
|
氣源接頭
|
|
J型
|
W型
|
|
EG6B41WJFS-16
|
20
|
121
|
117
|
2
|
75
|
105
|
120
|
4-13．5
|
|
168
|
61
|
163．87
|
0．3
|
1/8
|
7．2
|
|
25
|
131
|
127
|
2
|
85
|
115
|
120
|
4-13．5
|
394
|
168
|
61
|
196．65
|
0．3-0．4
|
1/8
|
8．9
|
|
32
|
150
|
146
|
2
|
100
|
140
|
120
|
4-17．5
|
400
|
168
|
61
|
229．4
|
0．3-0．4
|
1/8
|
10．6
|
|
40
|
163
|
159
|
2
|
110
|
150
|
165
|
4-17．5
|
485
|
260
|
62
|
1425．7
|
0．3-0．4
|
1/4
|
19．5
|
|
50
|
194
|
190
|
2
|
125
|
165
|
165
|
4-17．5
|
635
|
318
|
63
|
2284．1
|
0．3-0．4
|
1/4
|
34．9
|
|
EG6B41WJFS-10
|
65
|
220
|
216
|
2
|
145
|
185
|
165
|
4-17．5
|
650
|
318
|
63
|
3048
|
0．3-0．4
|
1/4
|
39．9
|
|
80
|
258
|
254
|
2
|
160
|
200
|
165
|
8-17．5
|
660
|
318
|
63
|
3244．7
|
0．4-0．5
|
1/4
|
51．9
|
|
100
|
309
|
305
|
2
|
180
|
220
|
280
|
8-17．5
|
816
|
425
|
64
|
6964．5
|
0．4-0．5
|
3/8
|
93．2
|
|
125
|
362
|
356
|
3
|
210
|
250
|
280
|
8-17．5
|
825
|
425
|
64
|
7439．7
|
0．4-0．5
|
3/8
|
105．3
|
|
150
|
412
|
406
|
3
|
240
|
285
|
310
|
8-22
|
1013
|
549
|
65
|
14912
|
0．5
|
3/8
|
184．5
|
|
EG6B41WJFS-6
|
200
|
529
|
521
|
4
|
295
|
340
|
483
|
8-22
|
1300
|
749
|
66
|
49161
|
0．5
|
1/2
|
407．4
|
注：1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。
2、氣動閥門的反饋信號采用無觸點傳感技術。
3、采用氣缸活塞式。
4、當氣源發生故障時，可操作手輪使閥門開啟。
