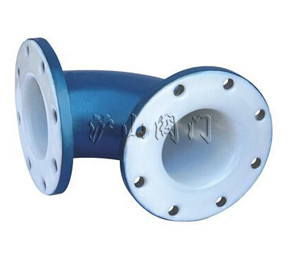

產品名稱：	鋼襯彎頭	適用介質：	強腐蝕性介質
驅動方式：	手動	連接形式：	法蘭
適用溫度 ：	≤85℃、≤100℃、≤120℃、≤150℃	密封材料：	氟塑料
壓力范圍：	1.6～2.5MPa	公稱通徑：	DN25-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、鋼襯彎頭介紹

設計與制造：HG/T21562、HG21501
法蘭連接尺寸：JB78 JB79 HG5010、ANSI B16.5、JIS2212

二、鋼襯彎頭用途

鋼襯彎頭專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料、工程塑料，鋼襯管件適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。

適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級： GB DIN:1.6MPa,2.5MPa ANSI:150Lb

三、鋼襯彎頭測試

襯里層：電火花檢測
實驗與檢驗按GB/T13927、API598標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

四、鋼襯彎頭材料

管子：碳鋼 法蘭：碳鋼 彎頭：碳鋼 襯里：氟塑料、PO

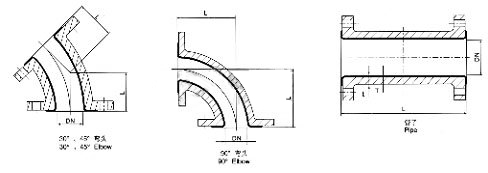

公稱通徑		L	鋼管壁厚	襯里厚度	單位質量
DN	NPS		t	T
25	1	100～1000	3	2	4.7
32	11/4		3	2	6.1
40	11/2		3.5	2	7.5
50	2	150～3000	4	2	10.4
65	21/2		4	2.2	14.7
80	3		4.5	2.2	16.7
100	4		4.5	2.2	21.1
125	5		4.5	2.5	27.4
150	6		5	2.5	35.4
200	8	200～5000	6	2.5	55
250	10		7	2.5	88.2
300	12		8	2.5	104.5

公稱通徑		L	鋼管壁厚	襯里厚度	單位質量
DN	NPS		t	T
25	1	98	3	2	2.7
32	11/4	108	3	2	3.2
40	11/2	115	3.5	2	4.3
50	2	125	4	2	5.7
65	21/2	137	4	2.2	6.8
80	3	144	4.5	2.2	7.3
100	4	156	4.5	2.2	9.1
125	5	173	4.5	2.5	12.6
150	6	191	5	2.5	18.5
200	8	220	6	2.5	26.4
250	10	257	7	2.5	36.2
300	12	285	8	2.5	46.6

公稱通徑		L	鋼管壁厚	襯里厚度	單位質量
DN	NPS		t	T
25	1	62	3	2	2.5
32	11/4	65	3	2	3.4
40	11/2	63	3.5	2	3.6
50	2	64	4	2	4.3
65	21/2	71	4	2.2	6.1
80	3	74	4.5	2.2	6.37
100	4	85	4.5	2.2	8.3
125	5	105	4.5	2.5	12.5
150	6	123	5	2.5	17.3
200	8	158	6	2.5	25.8
250	10	195	7	2.5	41.7
300	12	226	8	2.5	49.1
