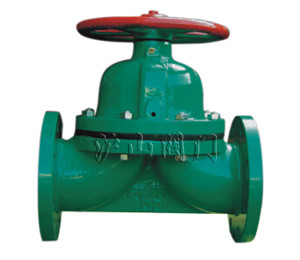

G41W(無襯里)堰式隔膜閥


G41W(無襯里)堰式隔膜閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 無襯里堰式隔膜閥   產品型號 G41W
  驅動方式 手動   連接形式 法蘭
  結構形式 堰式   密封材料 本體材料
  壓力范圍 1.6~6.4MPa   公稱通徑 DN15-DN400
  常用材質

碳鋼、不銹鋼、球墨鑄鐵

  技術咨詢 021-31007323



G41W(無襯里)堰式隔膜閥介紹



G41W(無襯里)堰式隔膜閥部件列表:
1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、閥桿 6、閥蓋 7、手輪
設計與制造:GB122239
結構長度:GB12221、JB1688
法蘭連接尺寸:GB4216、JB78



一、G41W(無襯里)堰式隔膜閥用途:
用途:G41F(無襯里)、G41Fs(襯氟塑料)堰式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。
適用溫度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN0.6、1.0、1.6


二、G41W(無襯里)堰式隔膜閥材料:
閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵
閥桿:碳鋼、不銹鋼
手輪:鑄鐵


三、G41W(無襯里)堰式隔膜閥測試:
襯里層:電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力:PN(Mpa)
閥體:PN×1.5
密封:PN×1.1


四、G41W(無襯里)堰式隔膜閥特點:
結構特點:隔膜閥是一種特殊形式的截?cái)嚅y;
1、彈性密封的開閉件,確保沒有內漏;
2、流線型的流道,使得壓力損失小;
3、沒有填料函,因此沒有外漏;
4、閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿等零件不受介質侵蝕;
5、隔膜可更換,維護費用低;
6、襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。


五、G41W(無襯里)堰式隔膜閥主要尺寸及重量:

公稱通徑
DN
公稱壓力
Mpa
工作壓力
Mpa
L
(mm)
D
(mm)
D1
(mm)
n-φd
(mm)
F
(mm)
H1
(mm)
H2
(mm)
D0
(mm)
質量
15 1.5 1.0 125 95 65 4-14 2 105 116 120 4.5
20 135 105 75 4-14 2 117 128 120 4.5
25 145 115 85 4-14 2 121 135 120 5
32 160 140 100 4-18 2 132 150 120 7
40 180 150 110 4-18 3 156 176 140 9
50 210 165 125 4-18 3 169 195 140 12.5
65 250 185 145 4-18 3 200 236 200 19
80 300 200 160 4-18 3 216 256 200 25.5
100 350 220 180 8-18 3 270 322 280 40
125 400 250 210 8-18 3 315 380 320 62
150 460 285 240 8-22 3 378 458 320 80.5
200 0.6 0.4 570 340 295 8-22 4 518 638 400 146
250 680 395 350 12-22 4 583 720 500 240
300 790 445 400 12-22 4 698 778 500 334
350 900 505 460 16-22 4 723 883 500 371
400 0.25 1000 565 515 16-26 4 868 1078 640 584
