產品名稱：
|
J61Y型針型閥
|
產品型號：
|
J61Y
|
|
驅動方式：
|
手動
|
連接形式：
|
焊接
|
|
適用介質：
|
水、蒸汽、油品
|
密封材料：
|
硬質合金
|
|
壓力范圍：
|
16.0～32.0MPa
|
公稱通徑：
|
DN6-DN25
|
|
常用材質：
|
不銹鋼
|
技術咨詢：
|
021-31007323
|
一、J61Y型針型閥介紹
J61Y型針型閥,是電力,電氣,機電設備工程,電控設備工程中應用多的閥門之一,由于其安裝方便,制造合理,經濟簡單,所以大量使用在電力工程等管道中,本公司生產的角式針型閥外表美觀,密封性能好,耐壓高,拆裝維護方便。
二、J61Y型針型閥設計與制造標準
設計與制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
結構特性: 錐面密封,上螺紋閥桿
結構長度：GB12221
檢驗與實驗：GB/T1392
連接形式: 對焊連接
適用工作溫度:-29℃～+538℃
適用工作介質:水,油,氣等腐蝕性與非腐蝕性介質.
公稱通徑:DN6,DN10,DN15,DN20,DN25…
三、J61Y型針型閥主要零部件材料
|
零件名稱
|
閥桿、閥蓋、螺栓
|
閥桿、閥瓣密封圈
|
填料
|
墊片
|
手柄
|
|
J61Y-170V
|
鉻鎳不銹鋼
|
不銹鋼
|
聚四氧乙稀、柔性石墨
|
橡膠石棉板
|
優質碳鋼
|
四、J61Y型針型閥主要性能規范
|
型號
|
公稱壓力 (MPa)
|
試驗壓力PS(MPs)
|
工作壓力(MPa)
|
工作溫度(℃)
|
適用介質
|
|
殼體
|
密封 （液）
|
密封 （氣）
|
|
J61Y-170V
|
24.0
|
7.0
|
17.6
|
0.6
|
17.0
|
V≤570℃
|
電站、石油氣、水、油品等
|
|
FJ61Y-160p
|
24.0
|
16.0
|
17.6
|
0.6
|
16.0
|
P≤200℃
|
|
T61Y-320
|
|
24.0
|
16.0
|
17.6
|
0.6
|
16.0
|
C≤200℃
|
五、J61Y型針型閥主要外形及連接尺寸
|
|

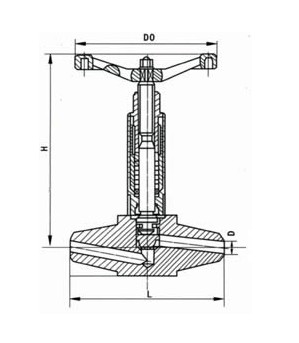

J61Y型針型閥結構圖
|
|
|
公稱直徑DN(mm)
|
管螺紋
|
尺寸
|
重量(Kg)
|
|
Do
|
L
|
H
|
Hi
|
d
|
|
6
|
3/4
|
80
|
78
|
100
|
110
|
6
|
1.20
|
|
10
|
1
|
80
|
120
|
100
|
110
|
8
|
1.50
|
|
15
|
11/4
|
100
|
130
|
120
|
130
|
12
|
1.70
|
|
20
|
2
|
12000
|
145
|
150
|
165
|
15
|
2.60
|
