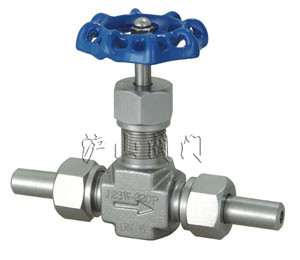

產品名稱：
|
J23W外螺紋針型閥
|
產品型號：
|
J23W
|
|
驅動方式：
|
手動
|
連接形式：
|
外螺紋
|
|
適用介質：
|
水、蒸汽、油品
|
密封材料：
|
碳鋼、不銹鋼
|
|
壓力范圍：
|
2.5～42.0MPa
|
公稱通徑：
|
DN6-DN25
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、J23W外螺紋針型閥概述
J23W外螺紋針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
1、外螺紋針型閥設計制造
GB/T 12224-1989 JB/T 7747-1995
2、外螺紋針型閥連接形式：
對焊式管接頭
3、外螺紋針型閥結構特征：
錐面密封；浮動閥瓣
4、外螺紋針型閥閥門檢驗和試驗：
GB/T 13927-1992
5、外螺紋針型閥材料：
碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
二、外螺紋針型閥產品型號
J23W 公稱通徑：DN6-DN25 材質：碳鋼、不銹鋼 壓力：PN2.5-PN4.0 適用介質：液化石油氣、酸、水、蒸汽、油品等.
三、J23W外螺紋針型閥主要零部件材料
|
零件名稱
|
閥桿，閥蓋
|
閥桿，閥瓣
|
填料
|
|
J21 /3W-16P
|
鉻鎳不銹鋼
|
鉻鎳不銹鋼
|
聚四氟乙稀，柔性石墨
|
|
J21 /3W-160、J2W1 3-40
|
優質碳鋼
|
鉻不銹鋼
|
四、J23W外螺紋針型閥主要性能規范
|
型號
Type
|
公稱壓力PN Mpa
|
試驗壓力PS(Mpa)_Test pressure
|
工作壓力(Mpa) Working pressure
|
工作溫度(OC) Working temps.
|
適用介質Applicable medium
|
|
殼體 Shell
|
密封(液)Seal
|
密封(氣)Seal
|
|
J23W-16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤540OC
|
液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
|
|
J23W-40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
|
J23W-160
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
C≤425 OC
|
|
J23W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
|
J23W-420P
|
42.0
|
63.0
|
46.2
|
0.6
|
42.0
|
五、J23W外螺紋針型閥主要外形及連接尺寸
|
|

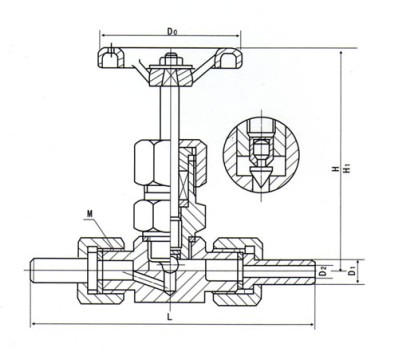

J23W外螺紋針型閥結構圖
|
|
|
公稱直徑DN（mm）
|
尺寸 Dimension
|
重量Weight
|
|
Do
|
D1
|
D2
|
L
|
H1
|
H2
|
M
|
|
6
|
65
|
14
|
6
|
140
|
96
|
106
|
20×1.5
|
0.9
|
|
10
|
80
|
18
|
10
|
160
|
115
|
125
|
24×1.5
|
1.18
|
|
15
|
100
|
22
|
15
|
180
|
122
|
132
|
30×2
|
2.0
|
|
20
|
110
|
28
|
18
|
220
|
156
|
166
|
30×2
|
3.5
|
|
25
|
140
|
33
|
22
|
230
|
169
|
180
|
39×2
|
4.3
|
