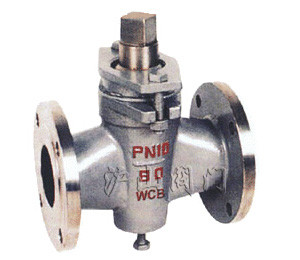

產品名稱：	二通法蘭式旋塞閥	產品型號：	X43W
驅動方式：	手動	連接形式：	法蘭
結構形式：	二通	密封材料：	硬質合金、鑄鋼、橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN50-DN800
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

X43W二通法蘭式旋塞閥介紹



一、二通法蘭式旋塞閥產品特點

1、X43W二通法蘭式旋塞閥適用于經常操作，啟閉迅速、輕便

2、結構簡單，相對體積小，重量輕，便于維修

3、不受安裝方向的限制，介質的流向可任意

二、X43W二通法蘭式旋塞閥主要零件材料

零件名稱	閥 體	塞 子	填料壓蓋	填 料
X43W-1.0C	鑄 銅	鑄 鋼	可鍛鑄鐵	油浸石棉盤根  柔性石墨
X43W-1.0P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼
X43W-1.0R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼

三、X43W二通法蘭式旋塞閥主要性能規范

型號	公稱壓力  PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X43W-1.0C	1.0	1.5	1.1	煤氣、油品	≤200
X43W-1.0P	1.0	1.5	1.1	硝酸類	≤250
X43W-1.0R	1.0	1.5	1.1	醋酸類	-20~150

四、X43W二通法蘭式旋塞閥主要尺寸

型號	公稱通徑DN（mm）	尺寸
		L	D	D1	D2	f	b	Z-￠d	□S	h	H
X43W-1.0C X43T-1.0P X43W-1.0R X43W-1.0Ni	15	80	95	65	45	2	14	4-￠14	14	26	99
	20	90	105	75	55	2	16	4-￠14	14	34	124
	25	110	115	85	65	2	16	4-￠14	17	38	133
	32	115	135	100	78	2	18	4-￠18	19	45	152
	40	150	145	110	85	3	18	4-￠18	22	55	212
	50	170	160	125	100	3	20	4-￠18	27	74	260
	65	220	180	145	120	3	20	4-￠18	32	82	295
	80	250	195	160	135	3	22	4-￠18	36	95	327
	100	300	215	180	155	3	26	8-￠18	46	135	425
	125	350	245	210	185	3	24	8-￠18	50	154	482
	150	400	280	240	210	3	24	8-￠23	55	172	512
	200	480	335	295	265	3	24	8-￠23	75	195	605
	250	530	390	350	320	3	28	12-￠23	85	230	660
	300	610	440	400	368	3	30	12-￠23	100	263	760
