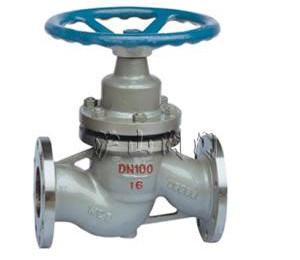

栓塞式截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。
夾套保溫直通式截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。
二、柱塞截止閥產品性能規范
|
公稱壓力PN
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
MPa
|
低壓氣密封試驗壓力
|
0.5～0.7
|
|
殼體實驗壓力
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
適用介質
|
水、油品、蒸汽
|
硝酸類醋酸類
|
|
高壓密封試驗壓力
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
適用溫度
|
≤425℃
|
≤200℃
|
三、柱塞截止閥主要外形和連接尺寸
單位:mm
|
PN
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
z-Φd
|
重量
|
|
1.6
MPa
|
15
|
130
|
128
|
95
|
65
|
45
|
14
|
2
|
4-14
|
3
|
|
20
|
150
|
165
|
105
|
75
|
55
|
16
|
2
|
4-14
|
5
|
|
25
|
160
|
190
|
1105
|
85
|
65
|
16
|
2
|
4-14
|
7
|
|
32
|
180
|
216
|
135
|
100
|
78
|
18
|
2
|
4-18
|
8
|
|
40
|
200
|
236
|
245
|
110
|
85
|
18
|
3
|
4-18
|
12
|
|
50
|
230
|
250
|
160
|
125
|
100
|
20
|
3
|
4-18
|
16
|
|
65
|
290
|
255
|
180
|
1445
|
120
|
20
|
3
|
4-18
|
22
|
|
80
|
310
|
255
|
195
|
160
|
135
|
22
|
3
|
8-18
|
27
|
|
100
|
350
|
259
|
215
|
180
|
155
|
24
|
3
|
8-18
|
40
|
|
125
|
400
|
352
|
245
|
210
|
185
|
26
|
3
|
8-18
|
72
|
|
150
|
480
|
362
|
280
|
240
|
210
|
28
|
3
|
8-23
|
97
|
|
200
|
600
|
385
|
335
|
295
|
265
|
30
|
3
|
12-23
|
205
|
|
2.5
MPa
4.0
MPa
|
15
|
130
|
133
|
95
|
65
|
45
|
16
|
2
|
4-14
|
4
|
|
20
|
150
|
178
|
105
|
75
|
55
|
16
|
2
|
4-14
|
6
|
|
25
|
160
|
180
|
115
|
85
|
65
|
16
|
2
|
4-14
|
7
|
|
32
|
180
|
195
|
135
|
100
|
78
|
18
|
2
|
4-18
|
10
|
|
40
|
200
|
220
|
145
|
110
|
85
|
18
|
3
|
4-18
|
13
|
|
50
|
230
|
250
|
160
|
125
|
100
|
20
|
3
|
4-18
|
17
|
|
65
|
290
|
272
|
180
|
145
|
120
|
22
|
3
|
8-18
|
24
|
|
80
|
310
|
275
|
195
|
160
|
135
|
22
|
3
|
8-18
|
33
|
|
100
|
350
|
312
|
230
|
190
|
160
|
24
|
3
|
8-23
|
49
|
|
125
|
400
|
365
|
270
|
220
|
188
|
28
|
3
|
8-25
|
87
|
|
150
|
480
|
410
|
300
|
250
|
218
|
30
|
3
|
8-25
|
115
|
|
200
|
600
|
450
|
360/375
|
310/320
|
278/282
|
34/38
|
3
|
12-25/30
|
210
|
|
6.4
MPa
|
15
|
170
|
145
|
105
|
75
|
55
|
18
|
2
|
4-14
|
5
|
|
20
|
190
|
195
|
125
|
90
|
68
|
20
|
2
|
4-18
|
7
|
|
25
|
210
|
202
|
135
|
100
|
78
|
22
|
2
|
4-18
|
8
|
|
32
|
230
|
226
|
150
|
110
|
82
|
24
|
2
|
4-23
|
12
|
|
40
|
260
|
239
|
165
|
125
|
95
|
24
|
3
|
4-23
|
15
|
|
50
|
300
|
265
|
175
|
135
|
105
|
26
|
3
|
4-23
|
19
|
|
65
|
340
|
287
|
200
|
160
|
130
|
28
|
3
|
8-23
|
36
|
|
80
|
380
|
301
|
210
|
170
|
140
|
30
|
3
|
8-23
|
37
|
|
100
|
430
|
346
|
250
|
200
|
168
|
32
|
3
|
8-25
|
55
|
