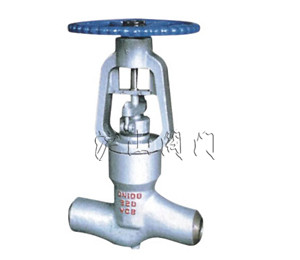

產品名稱：	水封截止閥	產品型號：	DSJ61、DSJ41
驅動方式：	手動	連接形式：	法蘭、焊接
結構形式：	直通式	密封材料：	硬質合金、不銹鋼
壓力范圍：	2.5～4.0MPa	公稱通徑：	DN10-DN200
常用材質：	碳鋼、鍛鋼	技術咨詢：	021-31007323

一、水封截止閥主要用途

水封截止閥適用于公稱壓力PN2.5～4.0MPa,工作溫度0~450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質，適用介質為：水、油品、蒸汽和非腐蝕性氣體。

二、水封截止閥結構特點

1、選材考究，符合國內外相關標準，材料全面質量高。
2、密封副配對先進合理，提高了密封性能，使用壽命長。
3、產品按國家標準GB/T12235設計制造，結構新穎，造型美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
4、氧氣截止閥填料函設計成水密封結構，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系統大氣隔離，保證良好的氣密性，屬環保產品。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
6、結構緊湊，操作靈活，檢修方便。
7、倒密封采用不銹鋼螺紋連接密封或本體堆焊奧氏不銹鋼而成，密封可靠。填料更換可在不停機情況下進行，方便快捷不影響系統運行。

三、水封截止閥應用范圍

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	焊端尺寸	GB/T12224
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	ASME A105 ASME A216
標志		GB/T12220
供貨		JB/T7928

四、水封截止閥主要零件材料及主要用途

閥體>	閥蓋>	閥瓣>	閥座	閥桿>	填料>	適用介質>	適用溫度 (≤℃)>
WCB>		25+D507MO>	25+D577	2Crl3>	柔性石墨>	水、油品、蒸汽>	425>
A105		2Crl3+ Stellite12>	2Crl3+ Stellite6	2Crl3>	柔性石墨>	水、油品、蒸汽>	450>

五、水封截止閥主要外形尺寸、連接尺寸及質量

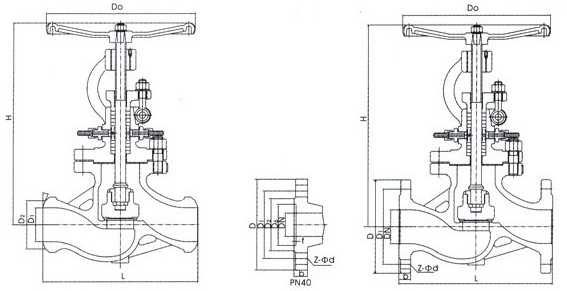

水封截止閥結構圖

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	D6	b	f	n	Z-φd	DO	H	質量
2．5	10	130	90	60	40		16	2		4-φ14	120	272	6
	15	130	95	65	45		16	2		4-φ14	120	272	6
	20	150	105	75	55		16	2		4-φ14	120	280	6
	25	160	115	85	65		16	2		4-φ14	160	332	10
	32	180	135	100	78		18	2		4-φ18	160	342	l1
	40	200	145	110	85		18	3		4-φ18	200	395	17
	50	230	160	125	100		20	3		4-φ18	240	43l	24
	65	290	180	145	120		22	3		4-φ18	280	457	33
	80	310	195	160	135		22	3		8-φ18	320	505	47
	100	350	230	190	160		24	3		8-φ23	360	549	62
	125	400	270	220	188		28	3		8-φ25	400	62l	96
	150	480	300	250	218		30	3		8-φ25	500	703	128
	200	600	360	310	278		34	3		12-φ25	650	828	168
4．0	10	130	90	60	40	35	16	2	4	4-φ14	120	272	6
	15	130	95	65	45	40	16	2	4	4-φ14	120	272	6
	20	150	105	75	55	5l	16	2	4	4-φ14	120	280	6
	25	160	115	85	65	58	16	2	4	4-φ14	160	332	10
	32	180	135	100	78	66	18	2	4	4-φ18	160	342	11
	40	200	145	110	85	76	18	3	4	4-φ18	200	395	17
	50	230	160	125	100	88	20	3	4	4-φ18	240	43l	24
	65	290	180	145	120	110	22	3	4	4-φ18	280	457	33
	80	310	195	160	135	121	22	3	4	8-φ18	320	505	47
	100	350	230	190	160	150	24	3	4．5	8-φ23	360	549	62
	125	400	270	220	188	176	28	3	4．5	8-φ25	400	621	96
	150	480	300	250	218	204	30	3	4．5	8-φ25	500	703	128
	200	600	360	310	278	260	34	3	4．5	12-φ25	650	828	168
